氣動流量調節閥是一款通過PID輸出4-20MA信號來控制閥門的開度達到流量的大小調節。氣動流量調節閥是選用雙座調節閥，采用套筒導向，壓力平衡式閥芯
產品信息： | |
| 產品名稱： | 氣動流量調節閥 |
| 產品型號： | KC10 |
| 產品壓力： | 1.6MPA~42MPA |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN600 |
| 產品溫度： | -196℃~550℃ |
美國米勒氣動流量調節閥是一款通過PID輸出4-20MA信號來控制閥門的開度達到流量的大小調節。氣動流量調節閥是選用雙座調節閥，采用套筒導向，壓力平衡式閥芯。該系列的調節閥是套筒雙座結構主要應用于泄漏要求不高的場合，因為是雙座結構兩個密封面都是金屬密封因此使用的溫度范圍更寬一些。閥芯利用壓力平衡式結構，啟閉力小通過較小的執行機構推力就能控制高壓差的工況。
廣泛應用于要求動態穩定性好的中低溫、中低壓管線的流體控制。密封性能好、允許壓差大。套筒導向，導向面積大，穩定性好，結構緊湊，可以快速在線更換閥內件，維修效率高，節約人力和時間。平衡式閥芯結構確保所需的執行機構推力最小。
氣動流量調節閥參數
閥體形式 | S型 |
公稱壓力 | PN1.6~42MPa；ANSI 150~2500LB |
連接形式 | 法蘭式 內螺紋 焊接 |
密封填料 | PTFE、PPL 柔性石墨填料等 |
閥芯形式 | 套筒閥芯 |
流量特性 | 曲線特性 |
動作范圍 | 直行程 |
泄露量Q | 0.01%×閥額定容量 |
可調范圍 | 50：1 |
控制方式 | 調節型(4～20mA控制) |
供氣壓力 | 0.4～0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
氣動流量調節閥是一種用于調節氣體流量的閥門。它通過控制氣體在管道中的流速，來實現對氣體流量的調節。
氣動流量調節閥通常由閥體、閥芯、執行機構和附件組成。其中，執行機構是通過空氣壓力控制閥芯的開閉，從而控制氣體流量的大小。附件包括位置指示器、手動操作機構等，用于方便操作和監測。
氣動流量調節閥具有響應速度快、精度高、可靠性好等特點，廣泛應用于化工、石油、天然氣等工業領域的流量調節。
氣動流量調節閥應用
氣動流量調節閥廣泛應用于各種工業領域中需要控制氣體流量的場合，以下是一些常見的應用場景：
石油和天然氣行業：在石油和天然氣加工過程中，氣動流量調節閥被用于控制氣體的流量和壓力，以確保生產過程的安全和穩定。
化工工業：氣動流量調節閥被廣泛應用于化學反應、合成和加工過程中，以確保精確的流量和壓力控制，以及高度的生產效率。
電力工業：氣動流量調節閥被用于控制燃氣或空氣的流量和壓力，以提高燃燒效率和發電效率。
食品和飲料行業：氣動流量調節閥被用于控制氣體流量和壓力，以確保在生產食品和飲料時的衛生和安全。
污水處理工業：氣動流量調節閥被用于調節氣體流量和壓力，以確保污水處理過程的高效和安全。
總之，氣動流量調節閥在各個工業領域中都有廣泛的應用，其穩定的性能和高效的控制能力使其成為控制氣體流量的重要工具。

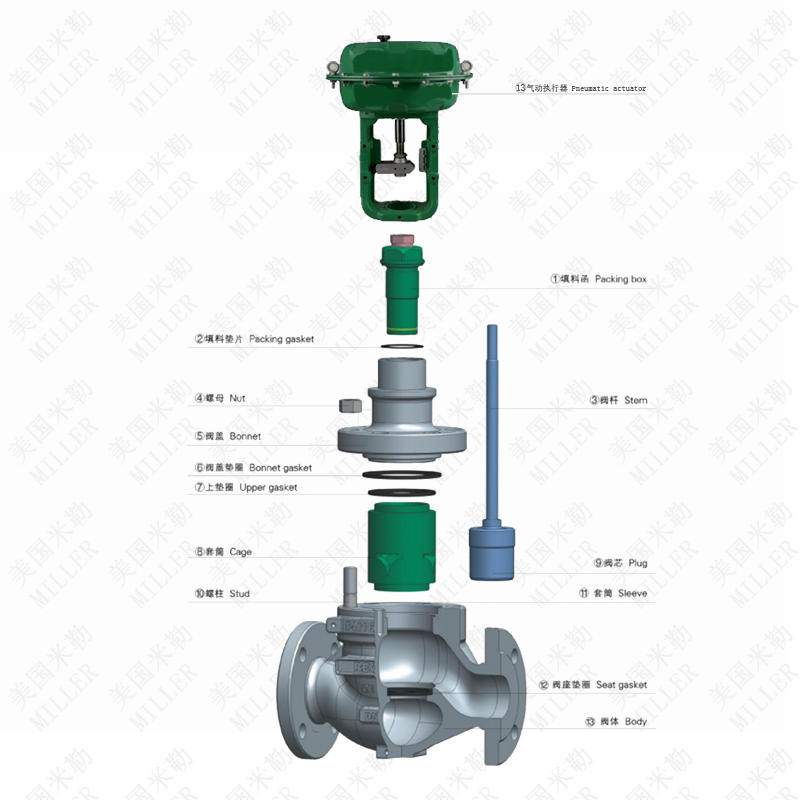

氣動流量調節閥結構圖

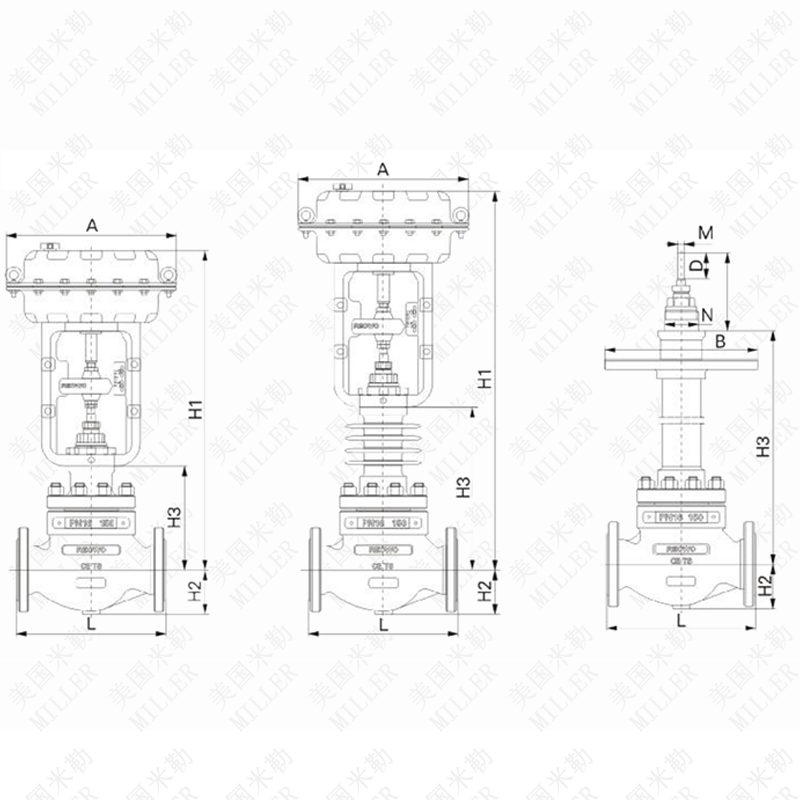

氣動流量調節閥連接尺寸
閥門尺寸 | L | H2 | A | 標準型 | 散熱型 | 伸長型 | |||||
150LB | 300LB | 600LB | H3 | H1 | H3 | H1 | H1 H3=800 | B | |||
20 | 184 | 194 | 206 | 52 | 290 | 131 | 477 | 266 | 612 | 1226 | 290 |
25 | 184 | 197 | 210 | 52 | 290 | 131 | 477 | 266 | 612 | 1226 | 290 |
32 | 200 | 210 | 220 | 55 | 290 | 146 | 492 | 281 | 627 | 1226 | 290 |
40 | 222 | 235 | 251 | 66 | 290 | 170 | 538 | 303 | 671 | 1246 | 335 |
50 | 254 | 267 | 286 | 76 | 290 | 177 | 545 | 312 | 680 | 1246 | 370 |
65 | 276 | 292 | 311 | 93 | 365 | 218 | 660 | 343 | 785 | 1367 | 410 |
80 | 298 | 317 | 337 | 100 | 365 | 225 | 667 | 350 | 792 | 1519 | 440 |
100 | 352 | 368 | 394 | 115 | 365 | 233 | 675 | 358 | 800 | 1519 | 490 |
125 | 403 | 425 | 460 | 130 | 475 | 285 | 870 | 440 | 1025 | 1536 | 560 |
150 | 451 | 473 | 508 | 145 | 475 | 300 | 885 | 455 | 1060 | 1536 | 630 |
200 | 543 | 568 | 610 | 185 | 475 | 334 | 920 | 489 | 1075 | 1536 | 760 |
250 | 673 | 700 | 770 | 235 | 590 | 475 | 1245 | 675 | 1445 | -- | -- |
300 | 737 | 775 | 819 | 240 | 590 | 490 | 1260 | 690 | 1460 | -- | |
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA Miller VALVE GATE INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒氣動調節閥廣泛應用于自動化生產、工業控制、液壓和氣動控制系統等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的氣動調節閥產品，涵蓋了廣泛的應用場景和行業。
