氣動壓力調節閥是一款通過PID輸出4-20MA信號來控制閥門流體的壓力調節大小。氣動壓力調節閥采用多孔式低噪音調節閥，套筒導向，壓力平衡式閥芯
產品信息： | |
| 產品名稱： | 氣動壓力調節閥 |
| 產品型號： | KC10 |
| 產品壓力： | 1.6MPA~42MPA |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN600 |
| 產品溫度： | -196~550℃ |
美國米勒氣動壓力調節閥是一款通過PID輸出4-20MA信號來控制閥門流體的壓力調節大小。氣動壓力調節閥采用多孔式低噪音調節閥，套筒導向，壓力平衡式閥芯。是一種動態穩定性好，適合于苛刻工況的高性能控制閥。因?yàn)楣r壓差較大介質的流速快對閥內件產生嚴重的沖蝕破壞的同時會產生很大的噪音。
于是我們將窗口式的標準套筒改成多孔式套筒，對于液體一般流向是從閥門高進低處，通過多孔節流使介質在套筒內部碰撞，消耗內能降低流速。而對于氣體介質一般采用低進高出，使氣體介質通過多孔套筒的節流之后在閥座后面有一個體積的膨脹，從而把介質的壓力降下來降低流速。
氣動壓力調節閥應用
氣動壓力調節閥是一種用于調節流體壓力的閥門。它的工作原理是利用閥桿的上下運動來控制閥門的開啟和關閉，從而調節流體的壓力。具有流量精度高、響應速度快、操作靈活、使用壽命長等優點。它主要用于控制流體的壓力，廣泛應用于石油、化工、冶金、制藥、電力等行業。
常見的氣動壓力調節閥有減壓調節閥、增壓調節閥、多功能調節閥等。減壓調節閥用于將流體的壓力降低到一定值，常用于燃?xì)狻⑺攘黧w的輸送系統中。
氣動壓力調節閥的應用領域比較廣泛，常見的應用如下：
燃?xì)廨斔拖到y(tǒng)中，使用減壓調節閥來將燃?xì)鈮毫档竭m用于燃燒的壓力。
水處理系統中，使用增壓調節閥來將水的壓力升到適用于噴淋的壓力。
化工生產過程中，使用多功能調節閥來控制反應器內的壓力和流量。
電力生產過程中，使用壓力維持調節閥來維持熱力循環系統的壓力。
制藥生產過程中，使用高壓調節閥來控制反應器內的壓力。
氣動壓力調節閥參數
公稱通徑 DN(mm) | DN15~DN600 |
允許壓差(MPa) | ≤公稱壓力 |
閥體形式 | S型 |
公稱壓力 | PN1.6~42MPa；ANSI 150~2500LB |
連接形式 | 法蘭式 內螺紋 焊接 |
密封填料 | PTFE、PPL 柔性石墨填料等 |
閥芯形式 | 多孔式低噪音套筒閥芯 |
流量特性 | 曲線特性 |
動作范圍 | 直行程 |
泄露量Q | 0.01%×閥額定容量 |
可調范圍 | 50：1 |
控制方式 | 調節型(4～20mA控制) |
供氣壓力 | 0.4～0.7MPa |
氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |

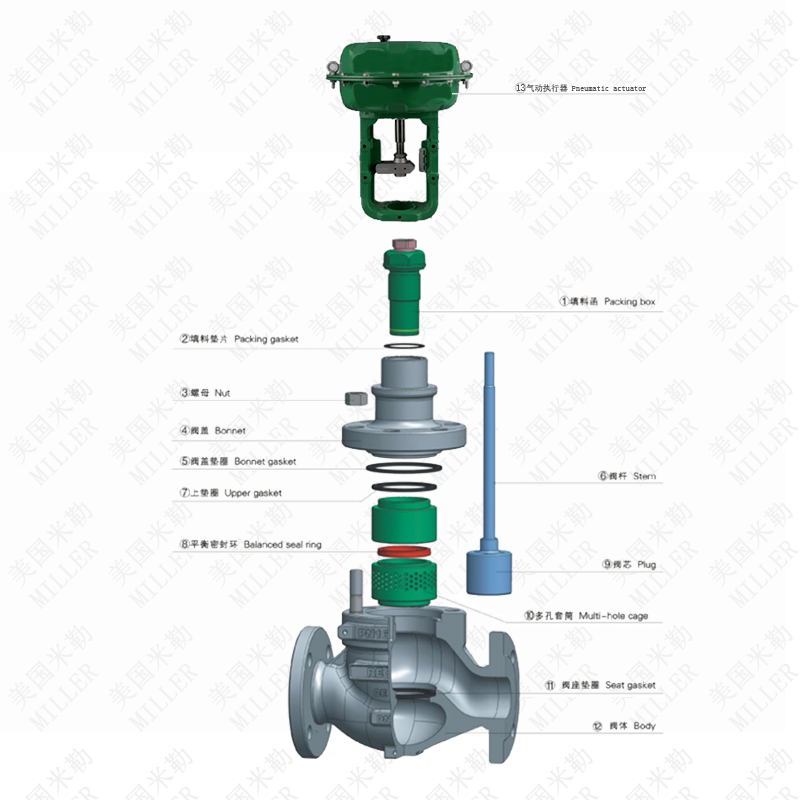

氣動壓力調節閥結構圖

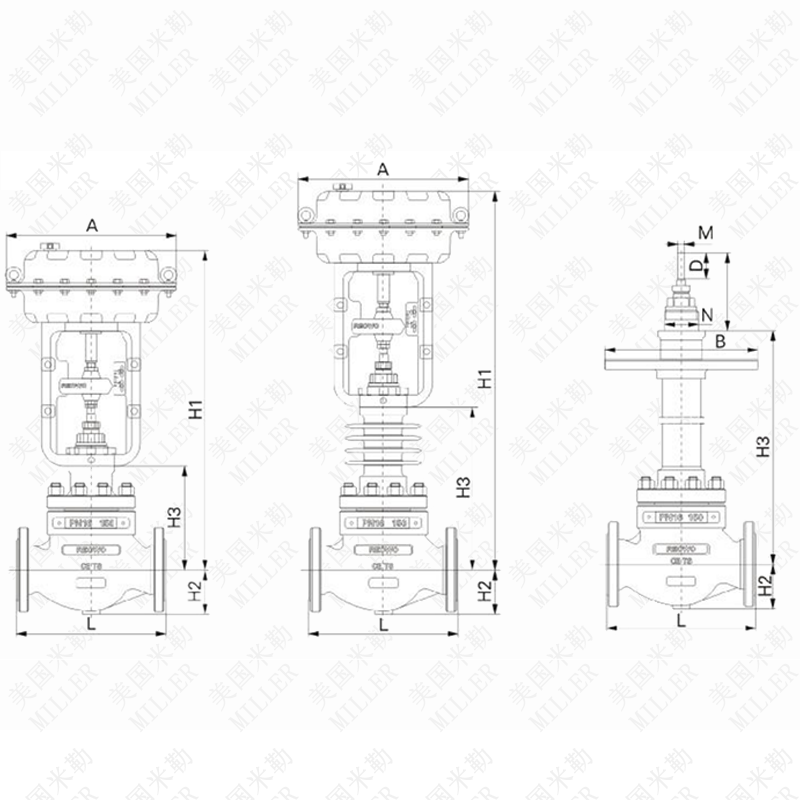

氣動壓力調節閥連接尺寸
閥門尺寸 | L | H2 | A | 標準型 | 散熱型 | 伸長型 | |||||
150LB | 300LB | 600LB | H3 | H1 | H3 | H1 | H1 H3=800 | B | |||
20 | 184 | 194 | 206 | 52 | 290 | 131 | 477 | 266 | 612 | 1226 | 290 |
25 | 184 | 197 | 210 | 52 | 290 | 131 | 477 | 266 | 612 | 1226 | 290 |
32 | 200 | 210 | 220 | 55 | 290 | 146 | 492 | 281 | 627 | 1226 | 290 |
40 | 222 | 235 | 251 | 66 | 290 | 170 | 538 | 303 | 671 | 1246 | 335 |
50 | 254 | 267 | 286 | 76 | 290 | 177 | 545 | 312 | 680 | 1246 | 370 |
65 | 276 | 292 | 311 | 93 | 365 | 218 | 660 | 343 | 785 | 1367 | 410 |
80 | 298 | 317 | 337 | 100 | 365 | 225 | 667 | 350 | 792 | 1519 | 440 |
100 | 352 | 368 | 394 | 115 | 365 | 233 | 675 | 358 | 800 | 1519 | 490 |
125 | 403 | 425 | 460 | 130 | 475 | 285 | 870 | 440 | 1025 | 1536 | 560 |
150 | 451 | 473 | 508 | 145 | 475 | 300 | 885 | 455 | 1060 | 1536 | 630 |
200 | 543 | 568 | 610 | 185 | 475 | 334 | 920 | 489 | 1075 | 1536 | 760 |
250 | 673 | 700 | 770 | 235 | 590 | 475 | 1245 | 675 | 1445 | -- | -- |
300 | 737 | 775 | 819 | 240 | 590 | 490 | 1260 | 690 | 1460 | -- | |
