美國米勒氣動隔膜閥是一款由隔膜閥和氣動執行機構兩部分組成，它的主要部件有氣缸、閥體、閥桿、隔膜、密封件和氣源等。它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動隔膜調節閥具有阻力小、流量大、無外漏和方便可靠、防火防爆的優點。

廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含顆粒、帶纖維以及有毒和不允許污染的介質的流量調節。

氣動隔膜調節閥的工作原理：利用氣缸內的氣壓來作用于隔膜，從而控制閥門的開啟和關閉。當氣缸內的氣壓升高時，隔膜向上移動，使閥門打開，流體流動；當氣缸內的氣壓降低時，隔膜向下移動，使閥門關閉，阻止流體流動。

氣動隔膜調節閥參數

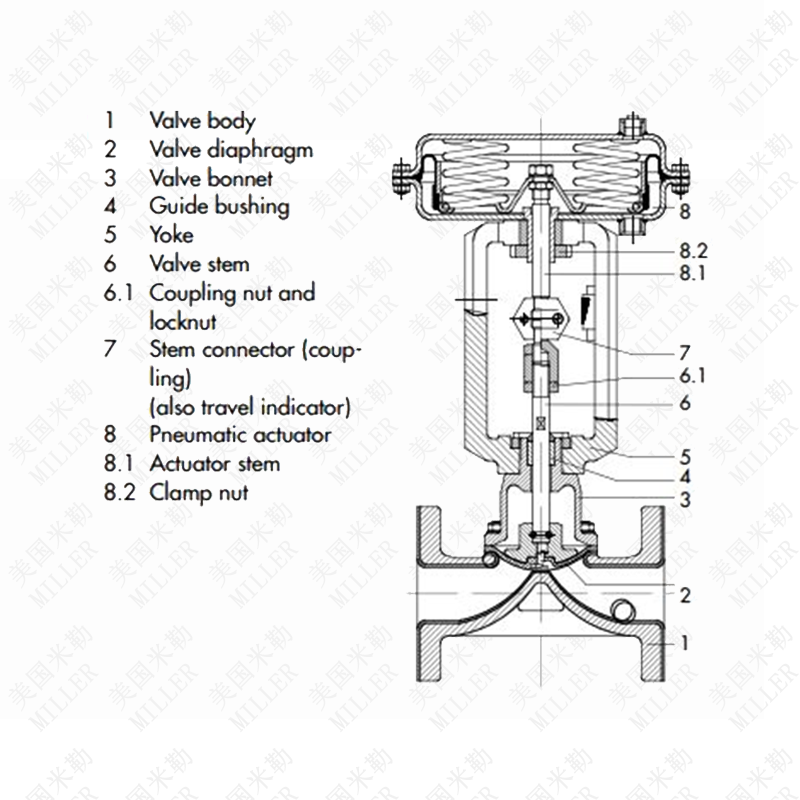

氣動隔膜調節閥結構圖

氣動薄膜調節閥特點

氣動薄膜調節閥是一種通過氣動執行機構控制閥芯位置，從而實現流量調節的控制閥。

氣動薄膜調節閥的主要結構包括：

1. 閥體：氣動薄膜調節閥的閥體通常采用不銹鋼或碳鋼等材質制成，能夠適應不同的介質和工作條件。

2. 閥芯：閥芯是氣動薄膜調節閥的關鍵部件，通過閥芯的上下運動來控制介質的流量。

3. 薄膜氣室：薄膜氣室是氣動薄膜調節閥的氣動執行機構，由兩層薄膜組成，當控制氣源加壓時，薄膜氣室的薄膜會產生變形，從而推動閥芯運動。

4. 壓力平衡結構：氣動薄膜調節閥的壓力平衡結構通常包括、出口壓力平衡孔和上下流體室的壓力平衡裝置，以保證閥芯平衡受力。

氣動薄膜調節閥具有響應速度快、調節精度高、耐腐蝕等優點，廣泛應用于化工、電力、制藥、食品等工業領域的流體控制和調節中。需要注意的是，氣動薄膜調節閥在使用過程中需要根據實際工況選用合適的閥體材質和密封材料，以確保閥門的正常運行和使用壽命。

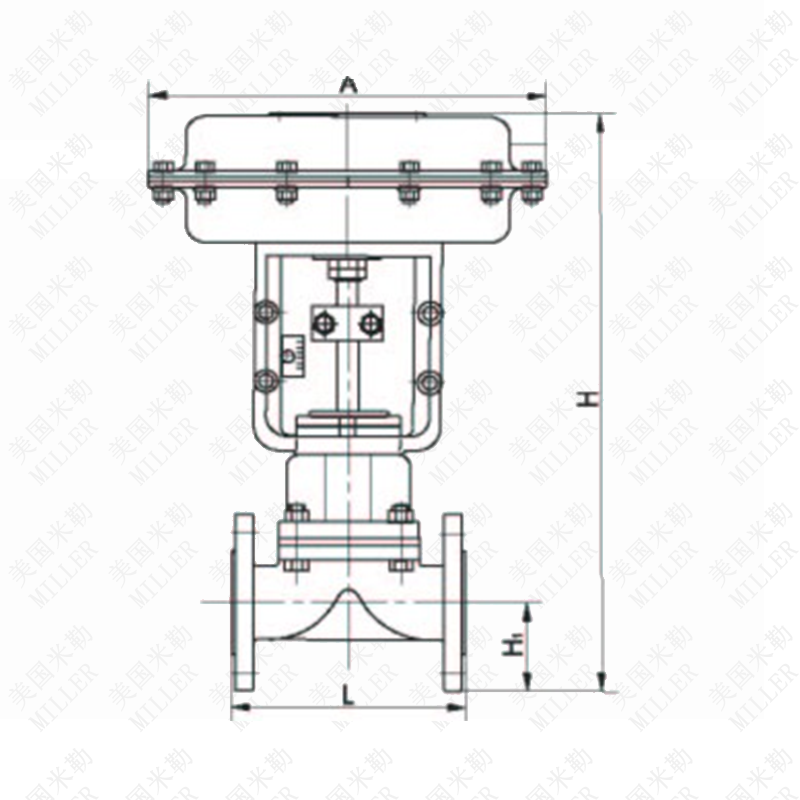

氣動隔膜調節閥連接尺寸

氣動隔膜調節閥應用

氣動隔膜調節閥是一種常見的工業調節閥，主要應用于以下領域：

1. 石油化工行業：氣動隔膜調節閥廣泛應用于煉油、化工等工業領域，用于控制各種化工介質的流量、壓力和溫度等參數。

2. 電力行業：氣動隔膜調節閥在電力行業中的應用主要是調節汽輪機發電機組冷卻水系統、鍋爐給水系統等水處理系統的流量。

3. 食品、飲料行業：氣動隔膜調節閥通常用于食品、飲料等行業的管道中，用于控制流量、壓力等參數，滿足生產和工藝的需要。

4. 制藥行業：氣動隔膜調節閥在制藥行業中用于調節生產流程中各種介質的流量、壓力和溫度等參數。

5. 其他行業：氣動隔膜調節閥還廣泛應用于造紙、印染、污水處理、市政建設等領域的流體控制。

需要注意的是，在選擇氣動隔膜調節閥時需要根據具體的介質特性、工作條件、流量參數等因素進行綜合考慮，以確保閥門的正常運行和調節精度。

實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
