自力式壓力控制閥本身是一個調節系統，閥本身又有一定的壓降要求，對閥后調節型自力式壓力調節閥(B型)，為保證閥后壓力在一定范圍內，其閥前壓力必須達到一定值
產品信息： | |
| 產品名稱： | 自力式壓力控制閥 |
| 產品型號： | 30 |
| 產品壓力： | 1.6MPA~6.4MPA |
| 產品材質： | WCB 304 316 |
| 產品口徑： | DN15~DN500 |
| 產品溫度： | -40~425℃ |
美國米勒自力式壓力控制閥本身是一個調節系統，閥本身又有一定的壓降要求，對閥后調節型自力式壓力調節閥(B型)，為保證閥后壓力在一定范圍內，其閥前壓力必須達到一定值。
注：若用戶所需閥門參數超出表所列范圍；壓力設定點≤15KPa建議采用指揮器操作型自力式壓力調節閥或自力式微壓調節閥。
自力式壓力控制閥是一種自動調節壓力的閥門，它利用管道內的壓力作為動力，不需要外加電力或液壓源。自力式壓力控制閥的主要功能是控制管道內的壓力，以保持系統在設定范圍內的壓力穩定。它通常用于工業管道、蒸汽系統和空氣壓縮系統等。
自力式壓力控制閥的工作原理是：當管道內的壓力升高超過設定值時，閥門的調節元件會向外壓開，使流量減小，從而降低管道內的壓力。當管道內的壓力降低到低于設定值時，閥門的調節元件會向內收縮，使流量增加，從而增加管道內的壓力。通過這樣的循環調節，自力式壓力控制閥可以保持管道內的壓力在設定范圍內。
自力式壓力控制閥參數
閥體型式：直通鑄造球型閥體 | 閥體材質：鑄鋼WCB；不銹鋼304/316/316L |
閥芯形式：單座柱塞型閥芯；壓力平衡式套筒閥芯；雙座柱塞型閥芯 | 閥芯材料：硬密封(不銹鋼)；軟密封(不銹鋼鑲嵌橡膠圈) |
適用介質： | 水、蒸汽、油品等 |
法蘭端面距：IEC 60534；GB12221-89 | 填料材質：V型聚四氟乙烯；柔性石墨 |
法蘭標準：GB/T9113；HG/T20592-2009；JB；ANSI；JIS；DIN | 執行機構：薄膜式(被調壓力≤0.6Mpa)；活塞式(被調壓力＞0.6Mpa) |
結構形式：標準型；中溫型；波紋管平衡型；活塞平衡型 | 膜片材料：丁腈橡膠夾增強滌綸織物 |
流量特性：快開；可選等百分比特性或線性特性 | 取壓接口：內螺紋M16×1.5 |
減壓比：最大(10：1)；最小(10：8) | 壓力控制精度：±5% |

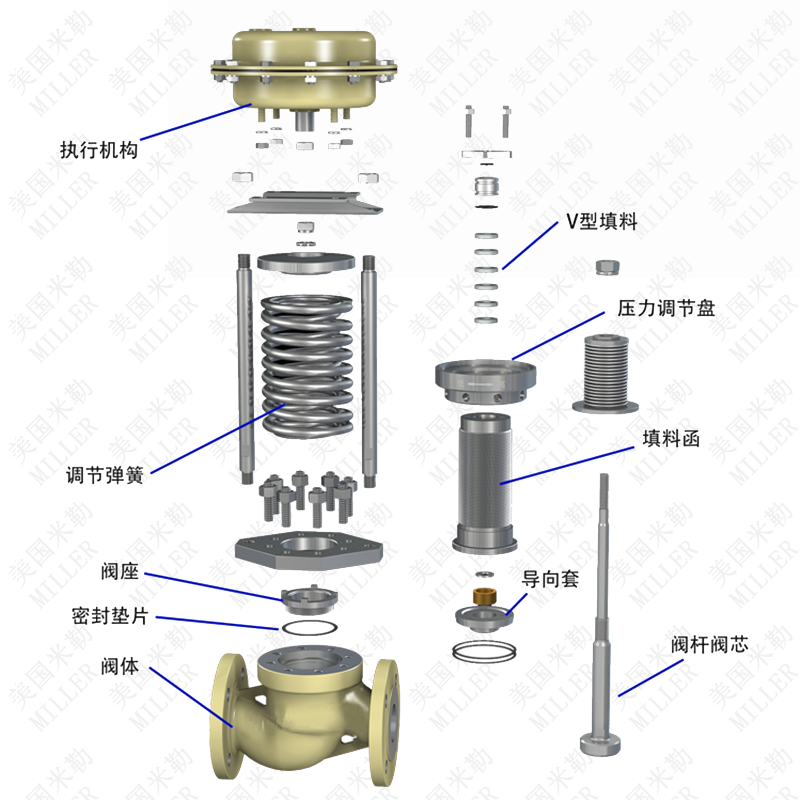

自力式壓力控制閥結構圖
自力式壓力控制閥應用
自力式壓力控制閥廣泛應用于工業、農業、建筑和公共設施等領域。主要應用如下：
工業管道系統：在工業管道系統中，自力式壓力控制閥可以用來保持管道內的壓力在安全范圍內，防止管道破裂。
蒸汽系統：自力式壓力控制閥在蒸汽系統中，可以用來調節壓力，以確保設備的正常運行。
空氣壓縮系統：在空氣壓縮系統中，自力式壓力控制閥可以用來調節壓力，以確?？諝鈮嚎s機的正常運行。
水處理系統：自力式壓力控制閥在水處理系統中，可以用來保持管道內的壓力在適當?shù)姆秶鷥?nèi)，以保證水處理設備的正常運行。
建筑系統：自力式壓力控制閥在建筑系統中，可以用來調節管道內的水壓，以確保供水和排水系統的正常運行。
自力式壓力控制閥執行標準
自力式壓力控制閥的執行標準通常是國家和國際標準。具體執行標準可能因國家和地區的不同而有所差異。以下是一些常見的標準：
GB/T 12237-2007：中國國家標準，規定了自力式壓力控制閥的設計、制造、檢驗和試驗等要求。
ASME B16.34-2016：美國機械工程師協會標準，規定了自力式壓力控制閥的設計、制造、試驗和標記等要求。
API 526：美國石油協會標準，規定了自力式壓力控制閥的設計、制造、試驗和標記等要求，特別適用于石油和天然氣行業。
EN 12334：歐洲標準，規定了自力式壓力控制閥的設計、制造、試驗和標記等要求。
這些標準是自力式壓力控制閥的設計、制造和試驗的參考，確保閥門的安全和可靠性。用戶在購買自力式壓力控制閥時，應該注意選擇符合相關標準的產品。

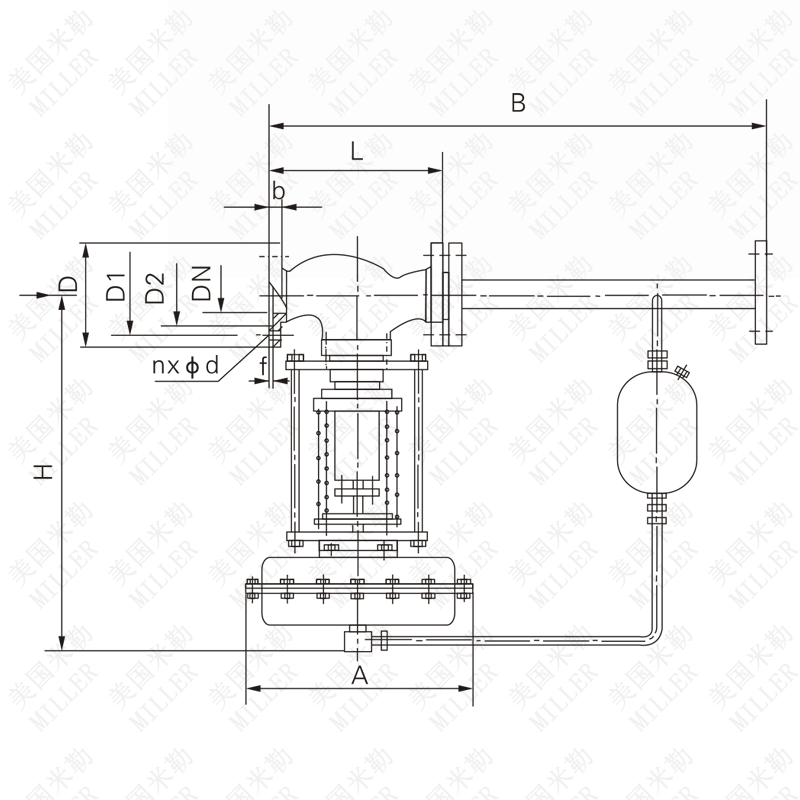

公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
法蘭接管尺寸B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
法蘭端面距L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
壓力調節范KPa | 15-140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
A | 280 | 308 | |||||||||||||
130-300 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
A | 176 | 230 | |||||||||||||
280-500 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
A | 176 | 194 | 280 | ||||||||||||
480-1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
A | 176 | 194 | 280 | ||||||||||||
600-1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
1000-2500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
導壓管接頭螺紋 | M161.5 | ||||||||||||||
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA Miller VALVE GATE INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒自力式調節閥廣泛應用于自動化生產、工業控制、液壓和氣動控制系統等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的自力式調節閥產品，涵蓋了廣泛的應用場景和行業。
