波紋管蒸汽截止閥是內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿，另一端置于閥體和閥蓋之間構成靜密封
產品信息： |
|
| 產品名稱： | 波紋管蒸汽截止閥 |
| 產品型號： | BG31 |
| 產品壓力： | 1.6MPA~6.4MPA |
| 產品材質： | WCB 304 316 |
| 產品口徑： | DN15~DN500 |
| 產品溫度： | -40~550℃ |
美國米勒波紋管蒸汽截止閥是內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿，另一端置于閥體和閥蓋之間構成靜密封。波紋管截止閥門采用雙重的密封設計，若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。
波紋管蒸汽截止閥參數
|
公稱通徑：DN15-DN500(1/2"-20") |
閥體材質：鑄鋼GS-C25；不銹鋼CF8/CF8M |
|
公稱壓力：1.0Mpa-4.0Mpa(150LB-300LB) |
閥座材質：不銹鋼X20Cr13；不銹鋼CF8；不銹鋼CF8M |
|
適用溫度：-40℃~550℃ |
閥芯材質：不銹鋼X20Cr13；不銹鋼F304/F316(+STL) |
|
適用介質：蒸汽；導熱油；有毒等介質 |
閥桿材質：不銹鋼X20Cr13；不銹鋼F304；不銹鋼F316 |
|
設計標準：EN 13709；DIN 3356 |
波紋管材質：不銹鋼SS304；不銹鋼SS316L |
|
結構長度：DIN 3202；EN558-1；ASME B16.10；GB/T 12221 |
填料材質：石墨環 |
|
連接法蘭：EN1092-B1；ASME B16.5；GB/T 9113；HG/T 20592 |
試驗標準：DIN 3230；EN12266；API 598；GB/T 13927 |

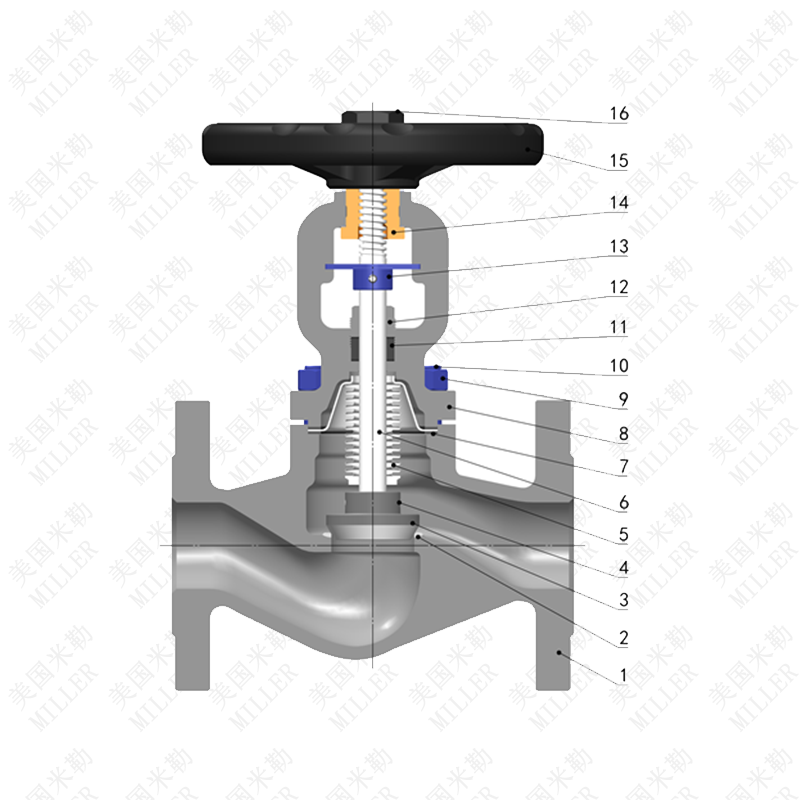

波紋管蒸汽截止閥結構圖
波紋管蒸汽截止閥在許多工業領域得到了廣泛應用，尤其是在需要嚴密密封和高溫高壓條件下操作的場合。以下是其主要應用領域和優勢：
主要應用領域
-
石油化工行業：
在煉油、石化裝置中用于控制蒸汽、熱油等高溫介質的流量和壓力，確保生產過程的安全和穩定。
-
電力行業：
在電廠的蒸汽管道系統中，用于鍋爐、汽輪機及輔助設備的蒸汽控制，確保設備的高效運行和安全操作。
-
制藥行業：
在制藥工藝過程中用于蒸汽滅菌、加熱和清洗，保證藥品生產的無菌和高溫條件。
-
食品飲料行業：
在食品加工過程中用于蒸汽滅菌、烹飪和清洗設備，確保食品生產的衛生和高效。
-
造紙行業：
用于紙漿和紙張生產中的蒸汽供給，確保生產工藝的溫度控制和設備的運行穩定。
-
紡織印染行業：
在紡織品的染色和整理過程中用于蒸汽加熱和定型，確保產品的質量和工藝的穩定性。
-
冶金行業：
用于冶金設備的加熱和保溫系統，確保高溫工藝的安全和高效。
優勢
-
優異的密封性能：
波紋管設計有效防止了介質的外漏，確保了閥門的高密封性和可靠性，特別適用于高溫高壓蒸汽工況。
-
耐高溫高壓：
波紋管蒸汽截止閥采用優質材料制造，能夠在高溫高壓環境下長時間穩定工作，確保系統的安全運行。
-
長壽命設計：
波紋管結構減少了閥門內部零件的磨損，延長了閥門的使用壽命，減少了維護頻率和成本。
-
操作方便：
配備電動或氣動執行機構，實現自動化控制，操作簡便，適應現代工業自動化的需求。
-
耐腐蝕性能：
閥體和波紋管采用優質不銹鋼或特殊合金材料，具有優異的耐腐蝕性能，適用于含有腐蝕性介質的工況。
-
環保節能：
波紋管設計減少了介質的泄漏，避免了環境污染和能源浪費，符合環保和節能要求。
-
多種規格和連接方式：
提供多種規格和法蘭、螺紋、焊接等連接方式，滿足不同管道系統的需求。
-
安全可靠：
閥門設計考慮了多重安全保護，確保在高溫高壓條件下的安全運行，適用于對安全性要求高的場合。
波紋管蒸汽截止閥以其優異的性能和廣泛的應用領域，在各類工業中發揮著重要作用，是現代工業生產中不可或缺的關鍵設備。
|
序號 |
名稱 |
材質 |
|
1 |
閥體 |
GS-C25、GGG-40、CF8M |
|
2 |
閥座 |
13Cr、SS304、SS316、Stellite |
|
3 |
閥瓣 |
13Cr、F304、F316+Stellite |
|
4 |
圓柱銷 |
SS304、SS316 |
|
5 |
波紋管組件 |
SS304、SS316L |
|
6 |
閥桿 |
20Cr13、F304、F316 |
|
7 |
墊片 |
柔性石墨+不銹鋼、PTFE |
|
8 |
閥蓋 |
GS-C25、GGG-40、CF8M |
|
9 |
六角螺母 |
ASTM A194-2H、A194-8 |
|
10 |
雙頭螺柱 |
ASTM A193-B7、A193-B8 |
|
11 |
填料 |
柔性石墨、PTFE |
|
12 |
螺紋壓套 |
1025、SS304、SS316 |
|
13 |
定位片 |
1025、WCB、CF8 |
|
14 |
閥母 |
銅合金、D2、BL-2 |
|
15 |
手輪 |
碳鋼、KTH330 |
|
16 |
手輪并帽 |
A105 |

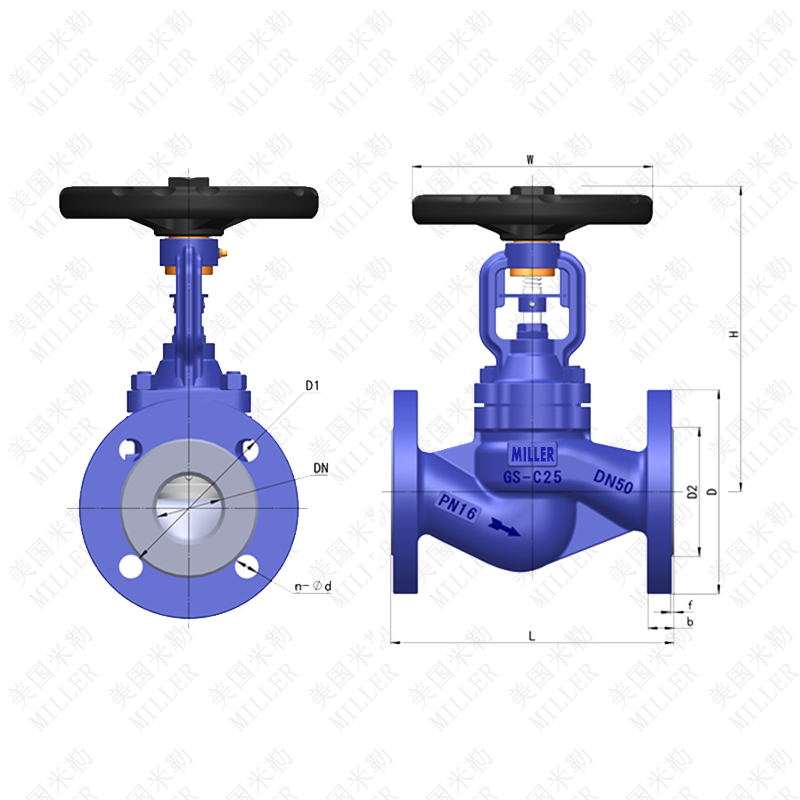

波紋管蒸汽截止閥連接尺寸
波紋管蒸汽截止閥應用
波紋管蒸汽截止閥是一種用于管道系統中控制蒸汽流量的閥門。波紋管是一種具有高彈性和耐腐蝕性的管道材料，其結構類似于波紋狀，具有較好的耐高溫性能，能夠在高溫高壓環境下正常運行。
波紋管蒸汽截止閥通常安裝在蒸汽管道上，用于控制蒸汽的流量和壓力，以滿足不同工藝和設備的需求。它可以防止過熱蒸汽進入設備或管道系統中，從而保護設備的安全和可靠運行。
波紋管蒸汽截止閥還可以用于控制系統中的流量，以及進行系統的調節和切換。它通常由一個帶有手動或自動控制的閥門組成，可以根據需要進行調節和控制。
總的來說，波紋管蒸汽截止閥是一種重要的管道設備，廣泛應用于石油化工、電力、冶金、醫藥、造紙等領域。
|
口徑DN |
總長（L） |
外圓（D） |
中心（D1） |
水介（D2） |
法蘭厚（b） |
水介厚（f） |
n-?d |
手輪（W） |
中心高（H） |
|
PN16 |
|||||||||
|
15 |
130 |
95 |
65 |
45 |
16 |
2 |
4-?14 |
?140 |
192 |
|
20 |
150 |
105 |
75 |
58 |
18 |
2 |
4-?14 |
?140 |
192 |
|
25 |
160 |
115 |
85 |
68 |
18 |
2 |
4-?14 |
?160 |
207 |
|
32 |
180 |
140 |
100 |
78 |
18 |
2 |
4-?18 |
?160 |
207 |
|
40 |
200 |
150 |
110 |
88 |
18 |
3 |
4-?18 |
?180 |
245 |
|
50 |
230 |
165 |
125 |
102 |
18 |
3 |
4-?18 |
?200 |
253 |
|
65 |
290 |
185 |
145 |
122 |
18 |
3 |
4-?18 |
?220 |
295 |
|
80 |
310 |
200 |
160 |
138 |
20 |
3 |
8-?18 |
?250 |
328 |
|
100 |
350 |
220 |
180 |
158 |
20 |
3 |
8-?18 |
?300 |
385 |
|
125 |
400 |
250 |
210 |
188 |
22 |
3 |
8-?18 |
?350 |
427 |
|
150 |
480 |
285 |
240 |
212 |
22 |
3 |
8-?22 |
?400 |
480 |
|
200 |
600 |
340 |
295 |
268 |
24 |
3 |
12-?22 |
?450 |
672 |
|
250 |
730 |
405 |
355 |
320 |
26 |
3 |
12-?26 |
?550 |
775 |
|
300 |
850 |
460 |
410 |
378 |
28 |
4 |
12-?26 |
?600 |
852 |
|
350 |
980 |
520 |
470 |
438 |
30 |
4 |
16-?26 |
?700 |
1005 |
|
400 |
1100 |
580 |
525 |
490 |
32 |
4 |
16-?30 |
?700 |
1140 |
|
PN25 |
|||||||||
|
15 |
130 |
95 |
65 |
45 |
16 |
2 |
4-?14 |
?140 |
192 |
|
20 |
150 |
105 |
75 |
58 |
18 |
2 |
4-?14 |
?140 |
192 |
|
25 |
160 |
115 |
85 |
68 |
18 |
2 |
4-?14 |
?160 |
207 |
|
32 |
180 |
140 |
100 |
78 |
18 |
2 |
4-?18 |
?160 |
207 |
|
40 |
200 |
150 |
110 |
88 |
18 |
3 |
4-?18 |
?180 |
245 |
|
50 |
230 |
165 |
125 |
102 |
20 |
3 |
4-?18 |
?200 |
253 |
|
65 |
290 |
185 |
145 |
122 |
22 |
3 |
8-?18 |
?220 |
295 |
|
80 |
310 |
200 |
160 |
138 |
24 |
3 |
8-?18 |
?250 |
328 |
|
100 |
350 |
235 |
190 |
162 |
24 |
3 |
8-?22 |
?300 |
385 |
|
125 |
400 |
270 |
220 |
188 |
26 |
3 |
8-?26 |
?350 |
427 |
|
150 |
480 |
300 |
250 |
218 |
28 |
3 |
8-?26 |
?400 |
480 |
|
200 |
600 |
360 |
310 |
278 |
30 |
3 |
12-?26 |
?450 |
672 |
|
250 |
730 |
425 |
370 |
335 |
32 |
3 |
12-?30 |
?550 |
775 |
|
300 |
850 |
485 |
430 |
395 |
34 |
4 |
16-?30 |
?600 |
852 |
|
350 |
980 |
555 |
490 |
450 |
38 |
4 |
16-?33 |
?700 |
1005 |
|
400 |
1100 |
620 |
550 |
505 |
40 |
4 |
16-?36 |
?700 |
1140 |
|
PN40 |
|||||||||
|
15 |
130 |
95 |
65 |
45 |
16 |
2 |
4-?14 |
?140 |
192 |
|
20 |
150 |
105 |
75 |
58 |
18 |
2 |
4-?14 |
?140 |
192 |
|
25 |
160 |
115 |
85 |
68 |
18 |
2 |
4-?14 |
?160 |
207 |
|
32 |
180 |
140 |
100 |
78 |
18 |
2 |
4-?18 |
?160 |
207 |
|
40 |
200 |
150 |
110 |
88 |
18 |
3 |
4-?18 |
?180 |
245 |
|
50 |
230 |
165 |
125 |
102 |
20 |
3 |
4-?18 |
?200 |
253 |
|
65 |
290 |
185 |
145 |
122 |
22 |
3 |
8-?18 |
?220 |
295 |
|
80 |
310 |
200 |
160 |
138 |
24 |
3 |
8-?18 |
?250 |
328 |
|
100 |
350 |
235 |
190 |
162 |
24 |
3 |
8-?22 |
?300 |
385 |
|
125 |
400 |
270 |
220 |
188 |
26 |
3 |
8-?26 |
?350 |
427 |
|
150 |
480 |
300 |
250 |
218 |
28 |
3 |
8-?26 |
?400 |
480 |
|
200 |
600 |
375 |
320 |
285 |
34 |
3 |
12-?30 |
?450 |
672 |
|
250 |
730 |
450 |
385 |
345 |
38 |
3 |
12-?33 |
?550 |
775 |
|
300 |
850 |
515 |
450 |
410 |
42 |
4 |
16-?33 |
?600 |
852 |
|
350 |
980 |
580 |
510 |
465 |
46 |
4 |
16-?36 |
?700 |
1005 |
|
400 |
1100 |
660 |
585 |
535 |
50 |
4 |
16-?39 |
?700 |
1140 |
