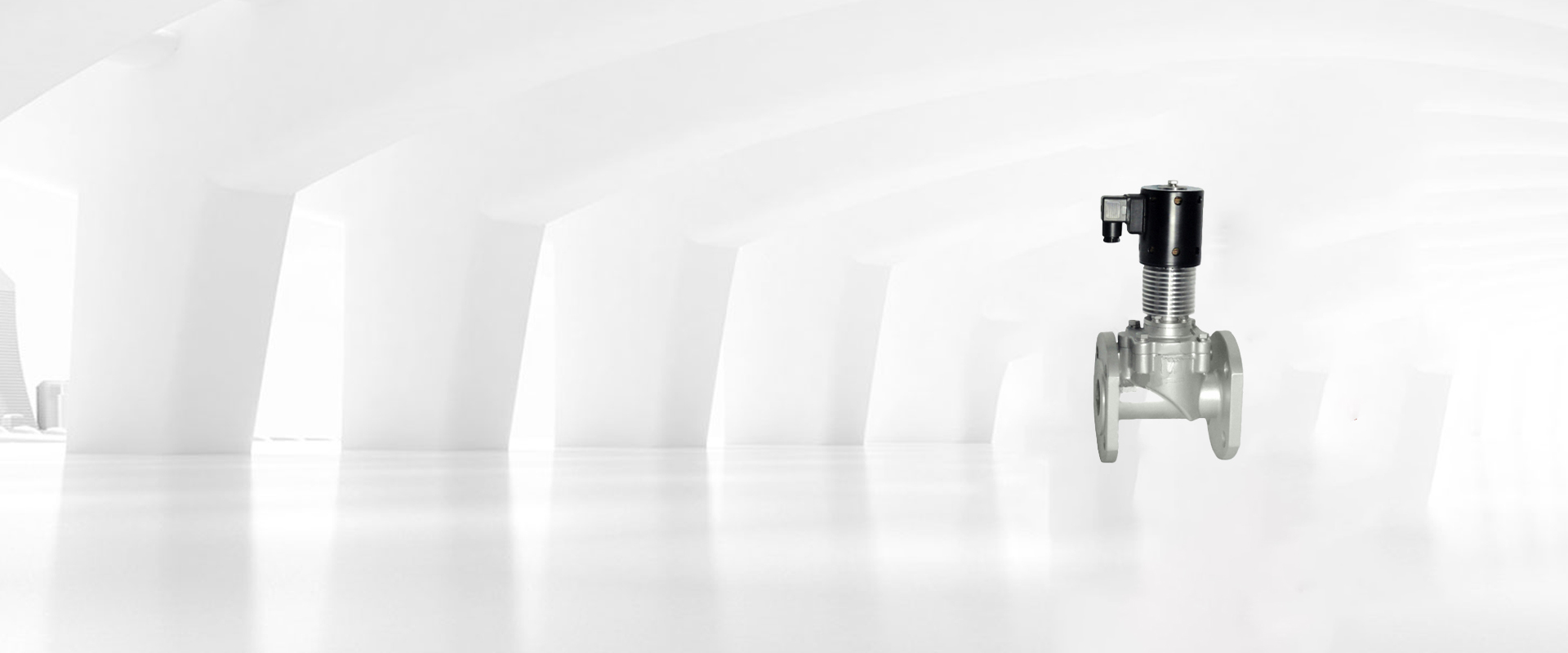

法蘭蒸汽電磁閥是一款先導活塞式電磁閥，在美國米勒蒸汽電磁閥中部加裝散熱片解決了電磁閥線圈過熱問題，電磁閥的使用壽命更長
產品信息： |
|
| 產品名稱： | 法蘭蒸汽電磁閥 |
| 產品型號： | MS |
| 產品壓力： | 1.6MPA~42MPA |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN500 |
| 產品溫度： | -40~600℃ |
美國米勒法蘭蒸汽電磁閥是一款先導活塞式電磁閥，在美國米勒蒸汽電磁閥中部加裝散熱片解決了電磁閥線圈過熱問題，電磁閥的使用壽命更長。法蘭蒸汽電磁閥是一種常見的電磁控制元件，通常用于控制蒸汽、熱水和其他高溫液體的流量和方向。它的結構和普通電磁閥相似，主要由電磁鐵、閥體、閥芯和密封部件等組成。不同之處在于，法蘭蒸汽電磁閥的閥體通常采用法蘭連接，可方便地與管道系統連接。
法蘭蒸汽電磁閥的工作原理是通過控制電磁鐵的通電與斷電來控制閥芯的開啟和關閉，從而控制蒸汽或液體的流動。當電磁鐵通電時，產生的磁場吸引閥芯，使其與閥座分離，蒸汽或液體流經閥門。當電磁鐵斷電時，閥芯被彈簧推回原位，閥門關閉，防止蒸汽或液體的流動。
法蘭蒸汽電磁閥具有結構簡單、可靠性高、控制精度高等特點，廣泛應用于熱水、蒸汽和其他高溫液體的控制系統中。由于其采用法蘭連接，可方便地安裝在管道系統上，具有良好的密封性和可維護性。此外，法蘭蒸汽電磁閥的材料也要求高溫、耐腐蝕，一般采用不銹鋼、銅合金等材料，以適應高溫高壓的工作環境。
法蘭蒸汽電磁閥參數
|
閥體材質：鑄鋼WCB；不銹鋼304/316/316L |
工作原理：分步直動式；先導活塞式 |
|
適用介質：過熱蒸汽；高溫導熱油等 |
密封材質：超強聚四氟乙烯PTFE；金屬合金 |
|
介質溫度：-20℃~610℃ |
電源電壓：AC220V；DC24V AC380V |
|
環境溫度：-10℃~50℃ |
額定功率：J10；AC50VA；DC48W |
|
安裝方式：水平安裝，線圈垂直向上 |
防護等級：鐵殼型IP54；隔爆型BT4 IP54；CT5 IP65 |
|
功能：通電閥開，斷電閥關(常閉)；通電閥關，斷電閥開(常開) |
備注信息：防爆型防爆等級為Ex dⅡ BT4 Gb；Ex dⅡ CT5 Gb |
法蘭蒸汽電磁閥結構特點
法蘭蒸汽電磁閥是一種用于蒸汽系統中控制流體流動的電磁閥，主要用于控制高溫、高壓的蒸汽和熱水等介質的流量和壓力。其特點是能夠快速、精準地控制介質的流量和壓力，具有防爆、耐高溫、耐腐蝕等特性，可靠性高。
法蘭蒸汽電磁閥的結構特點如下：
-
法蘭連接結構：閥體采用法蘭連接方式，便于安裝、維護和更換，可適應不同的管道連接要求。
-
獨特的閥芯結構：閥芯采用特殊的結構設計，具有快速反應、高度精準和可靠的控制性能。
-
耐高溫性能：閥體和閥芯采用高溫材料制作，能夠耐受高溫和高壓的蒸汽介質，確保在高溫高壓環境下長期穩定工作。
-
防爆性能：法蘭蒸汽電磁閥的結構設計和材料選擇能夠保證其在易燃?xì)怏w環境下工作時不會引發火花或爆炸。
-
快速開關：法蘭蒸汽電磁閥能夠快速開關，響應速度快，可以滿足在快速變化的介質流量和壓力條件下的控制要求。
法蘭蒸汽電磁閥主要應用于石油、化工、電力、冶金等行業的高溫、高壓蒸汽系統中，用于控制蒸汽介質的流量和壓力，以保證系統的正常運行。其工作原理是通過電磁鐵控制閥門的開關狀態，實現介質的流量和壓力的控制，當電磁鐵斷電時，閥門關閉，當電磁鐵通電時，閥門打開，從而實現對介質的控制。
法蘭蒸汽電磁閥結構圖

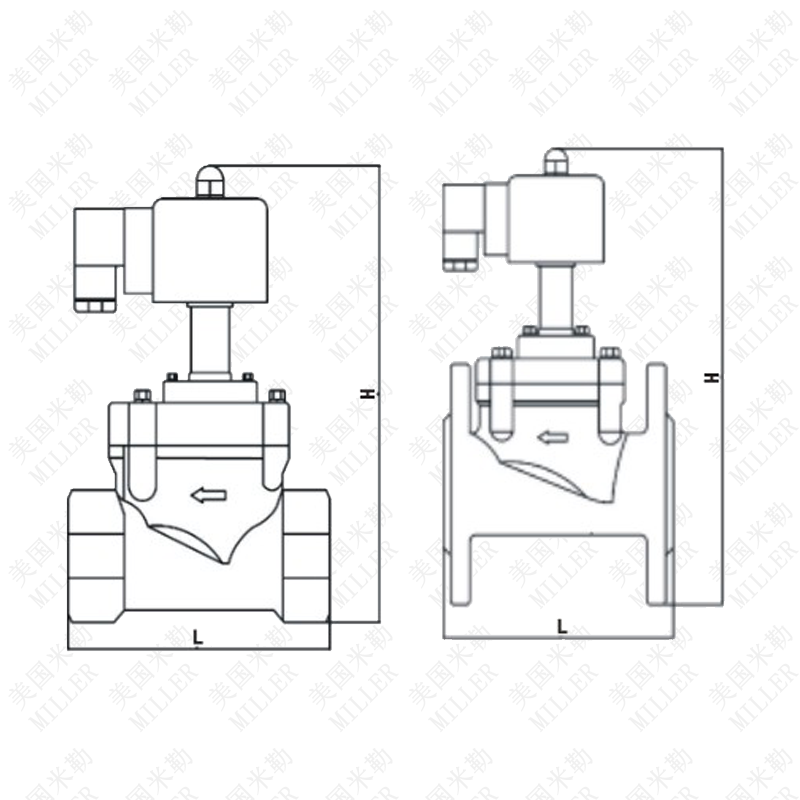

法蘭蒸汽電磁閥連接尺寸
法蘭蒸汽電磁閥應用
法蘭蒸汽電磁閥主要應用于石油、化工、電力、冶金等行業的高溫、高壓蒸汽系統中，用于控制蒸汽介質的流量和壓力，以保證系統的正常運行。具體應用包括以下幾個方面：
-
蒸汽供暖系統：用于控制鍋爐產生的蒸汽進入供暖系統，實現溫度和壓力的穩定調節。
-
工業生產：如化工、紡織、造紙等行業的加熱設備中，用于控制工藝蒸汽的供應和排放。
-
食品加工：在食品加工行業中，用于食品蒸煮、消毒和蒸汽清潔設備的控制。
-
醫藥行業：在制藥過程中，用于滅菌和高溫處理設備的控制。
總之，法蘭蒸汽電磁閥廣泛應用于各種高溫、高壓介質的流量和壓力控制領域，具有快速、精準和可靠的控制性能，是現代工業自動化控制系統中不可或缺的重要組成部分。
|
通徑 DN(mm) |
螺紋連接 |
法蘭連接 |
||||||
|
接口G(”) |
L |
H(防爆） |
L |
H（防爆） |
ΦD |
ΦD1 |
n-d |
|
|
1 |
1/8 |
39 |
395 |
|||||
|
2 |
1/8、1/4 |
39 |
395 |
|||||
|
3 |
1/8、1/4 |
39 |
395 |
|||||
|
4 |
1/4 |
39 |
395 |
|||||
|
5 |
1/4 |
43 |
415 |
|||||
|
6 |
1/4 |
43 |
415 |
|||||
|
7 |
1/4 |
43 |
415 |
|||||
|
8 |
1/4 |
43 |
415 |
|||||
|
10 |
3/8 |
72 |
449 |
|||||
|
15 |
1/2 |
72 |
449 |
98 |
478 |
94 |
65 |
4-14 |
|
20 |
3/4 |
85 |
486 |
110 |
505 |
103 |
75 |
4-14 |
|
25 |
1 |
97 |
486 |
118 |
517 |
115 |
85 |
4-14 |
|
32 |
11/4 |
117 |
496 |
145 |
540 |
135 |
100 |
4-18 |
|
40 |
11/2 |
128 |
510 |
155 |
560 |
145 |
110 |
4-18 |
|
50 |
2 |
149 |
530 |
173 |
565 |
160 |
125 |
4-18 |
|
65 |
216 |
620 |
180 |
145 |
4-18 |
|||
|
80 |
228 |
650 |
195 |
160 |
8-18 |
|||
|
100 |
278 |
680 |
215 |
180 |
8-18 |
|||
|
125 |
400 |
780 |
245 |
210 |
8-18 |
|||
|
150 |
480 |
890 |
280 |
240 |
8-18 |
|||
|
200 |
600 |
950 |
335 |
295 |
12-23 |
|||
