進口德標Y型過濾器

美國米勒德標Y型過濾器（German Standard Y-type Strainer）是一種廣泛應用于工業管道系統中的過濾設備，用于去除液體、氣體和蒸汽中的雜質，以保護設備和管道不受損壞

產品分類: 全部; 進口球閥; 進口蝶閥; 進口閘閥; 進口調節閥; 進口電磁閥; 進口截止閥; 進口止回閥; 進口疏水閥; 進口安全閥; 進口減壓閥; 進口旋塞閥; 進口針型閥; 進口排氣閥; 進口隔膜閥; 進口過濾器

產品介紹

技術參數

產品信息：
產品名稱：	德標Y型過濾器
產品型號：	SY
產品壓力：	1.6MPA~42MPA
產品材質：	WCB A105 304 316
產品口徑：	DN15~DN1000
產品溫度：	-40~550℃

美國米勒德標Y型過濾器（German Standard Y-type Strainer）是一種廣泛應用于工業管道系統中的過濾設備，用于去除液體、氣體和蒸汽中的雜質，以保護設備和管道不受損壞。該過濾器采用Y型結構設計，具有較大的過濾面積和較低的阻力損失，同時還具有自清潔功能，便于清洗和維護。德標Y型過濾器符合德國標準 DIN3202-K1，法蘭尺寸符合 DIN2501 標準，是一種高效、可靠的過濾設備。

德標Y型過濾器參數

公稱通徑：DN15-DN1000		閥體材質：WCB A105 304/CF8；316/CF8M；316L/CF3M
公稱壓力：1.0Mpa-42Mpa		濾網材質：不銹鋼
適用溫度：-40℃~300℃		適用介質：水、油、氣

德標Y型過濾器具有以下特點：

德標Y型過濾器是一種機械式過濾器，可用于去除管道中的雜質和固體顆粒，保護閥門、泵和其他設備的正常運行。

德標Y型過濾器的和出口均為法蘭連接，安裝方便，維護簡單。
德標Y型過濾器內部結構簡單，流體的阻力小，過濾面積大，過濾效果好。
德標Y型過濾器采用不銹鋼網孔過濾網，可根據不同的過濾要求選擇不同精度的過濾網孔。
德標Y型過濾器的外殼可選用鑄鐵、碳鋼或不銹鋼等材質，適用于各種介質和工作條件。

德標Y型過濾器廣泛應用于水處理、石油、化工、冶金、制藥、食品等行業的流體管道中，是一種常見的過濾器設備。

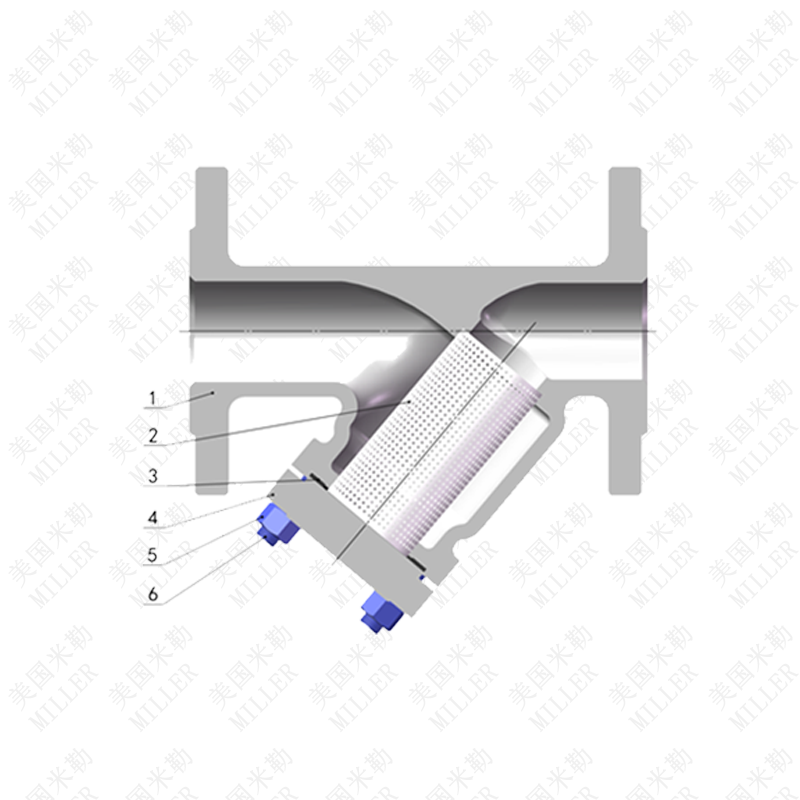

德標Y型過濾器結構圖

進口德標Y型過濾器(圖1)

序號	名稱	材質
1	閥體	GS-C25、CF8、CF8M
2	過濾網	SS304、SS316
3	墊片	柔性石墨+不銹鋼
4	閥蓋	GS-C25、CF8、CF8M
5	六角螺母	ASTM A194-2H、A194-8
6	雙頭螺柱	ASTM A193-B7、A193-B8

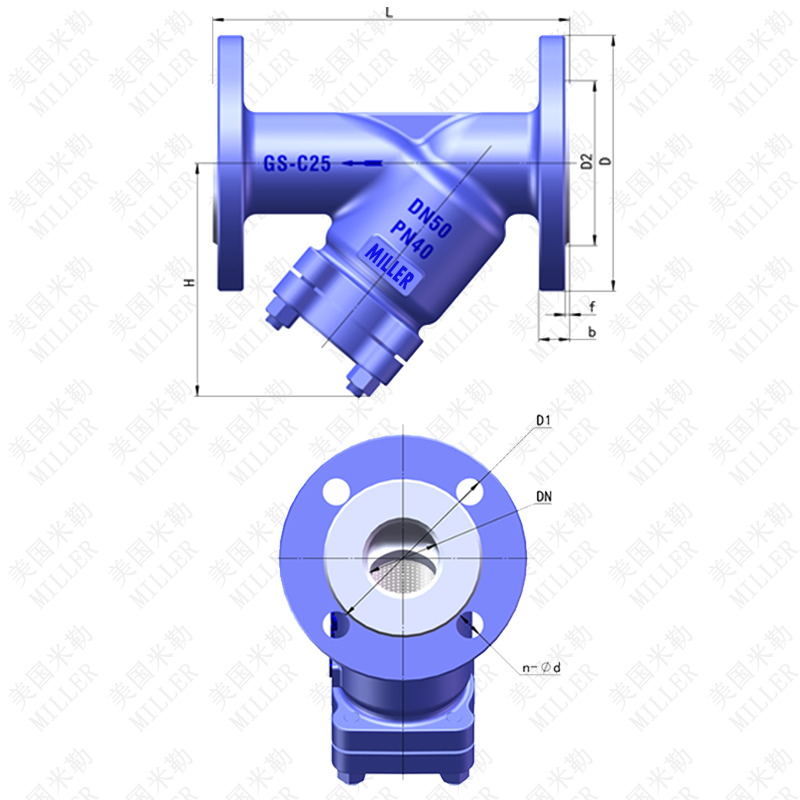

德標Y型過濾器連接尺寸

進口德標Y型過濾器(圖2)

口徑DN	總長（L）	外圓（D）	中心（D1）	水介（D2）	法蘭厚（b）	水介厚（f）	n-?d	中心高（H）
口徑DN	PN16
15	130	95	65	45	16	2	4-?14	85
20	150	105	75	58	18	2	4-?14	95
25	160	115	85	68	18	2	4-?14	110
32	180	140	100	78	18	2	4-?18	125
40	200	150	110	88	18	3	4-?18	145
50	230	165	125	102	18	3	4-?18	155
65	290	185	145	122	18	3	4-?18	175
80	310	200	160	138	20	3	8-?18	210
100	350	220	180	158	20	3	8-?18	230
125	400	250	210	188	22	3	8-?18	270
150	480	285	240	212	22	3	8-?22	300
200	600	340	295	268	24	3	12-?22	385
250	730	405	355	320	26	3	12-?26	535
300	850	460	410	378	28	4	12-?26	680
PN25
15	130	95	65	45	16	2	4-?14	85
20	150	105	75	58	18	2	4-?14	95
25	160	115	85	68	18	2	4-?14	110
32	180	140	100	78	18	2	4-?18	125
40	200	150	110	88	18	3	4-?18	145
50	230	165	125	102	20	3	4-?18	155
65	290	185	145	122	22	3	8-?18	175
80	310	200	160	138	24	3	8-?18	210
100	350	235	190	162	24	3	8-?22	230
125	400	270	220	188	26	3	8-?26	270
150	480	300	250	218	28	3	8-?26	300
200	600	360	310	278	30	3	12-?26	385
250	730	425	370	335	32	3	12-?30	535
300	850	485	430	395	34	4	16-?30	680
PN40
15	130	95	65	45	16	2	4-?14	85
20	150	105	75	58	18	2	4-?14	95
25	160	115	85	68	18	2	4-?14	110
32	180	140	100	78	18	2	4-?18	125
40	200	150	110	88	18	3	4-?18	145
50	230	165	125	102	20	3	4-?18	155
65	290	185	145	122	22	3	8-?18	175
80	310	200	160	138	24	3	8-?18	210
100	350	235	190	162	24	3	8-?22	230
125	400	270	220	188	26	3	8-?26	270
150	480	300	250	218	28	3	8-?26	300
200	600	375	320	285	34	3	12-?30	385
250	730	450	385	345	38	3	12-?33	535
300	850	515	450	410	42	4	16-?33	680

實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
