液壓高壓球閥是一款用于液壓系統管路或集成系統中，控制工作介質的流通和截止。高壓液壓球閥是一種特殊類型的球閥，主要用于高壓液壓系統。高壓液壓球閥主要由閥體、球體、閥桿、手柄和密封裝置組成。閥體采用鋼質鍛件，表面鍍鉻，鍍黃鋅。壓力范圍可達500bar，適用于溫度-40℃~200℃的水、油、氣等介質中
產品信息： |
|
| 產品名稱： | 液壓高壓球閥 |
| 產品型號： | MK2 |
| 產品壓力： | 1.6MPA~50MPA |
| 產品材質： | A105 304 316 |
| 產品口徑： | DN4~DN50 |
| 產品溫度： | -40~200℃ |
美國米勒MK2系列液壓高壓球閥是一款用于液壓系統管路或集成系統中，控制工作介質的流通和截止。高壓液壓球閥是一種特殊類型的球閥，主要用于高壓液壓系統。高壓液壓球閥主要由閥體、球體、閥桿、手柄和密封裝置組成。閥體采用鋼質鍛件，表面鍍鉻，鍍黃鋅。壓力范圍可達500bar，適用于溫度-40℃~200℃的水、油、氣等介質中。
液壓高壓球閥參數
| 球芯材質：不銹鋼 | 閥桿材質：不銹鋼 |
| 適用介質：液壓油 氣體 | 閥座材質：PTFE 四氟乙烯 PEK |
液壓高壓球閥特點:
液壓高壓球閥是一種常用于高壓液壓系統中的球閥，
-
高壓能力：液壓高壓球閥具有很高的耐壓能力，能夠承受高壓液體的作用，一般可達到幾千到上萬磅的壓力等級。
-
快速開關：球閥的操作桿采用手動或電動操作，能夠快速地實現開關，并且操作輕便，靈活。
-
緊湊型結構：球閥的結構緊湊，重量輕，占用空間小，適用于各種場合的安裝和使用。
-
高密度密封：球閥的密封結構采用可靠的高密度密封設計，能夠有效地防止介質泄漏。
-
耐腐蝕：球閥的主體材料采用耐腐蝕材料，如不銹鋼等，能夠有效地抵抗腐蝕介質的侵蝕。
-
大通徑：球閥的通徑一般較大，能夠滿足液壓系統中的大流量要求。
總之，液壓高壓球閥是一種高性能、高可靠性的球閥產品，廣泛應用于液壓系統中的高壓控制、流量控制和方向控制等領域。

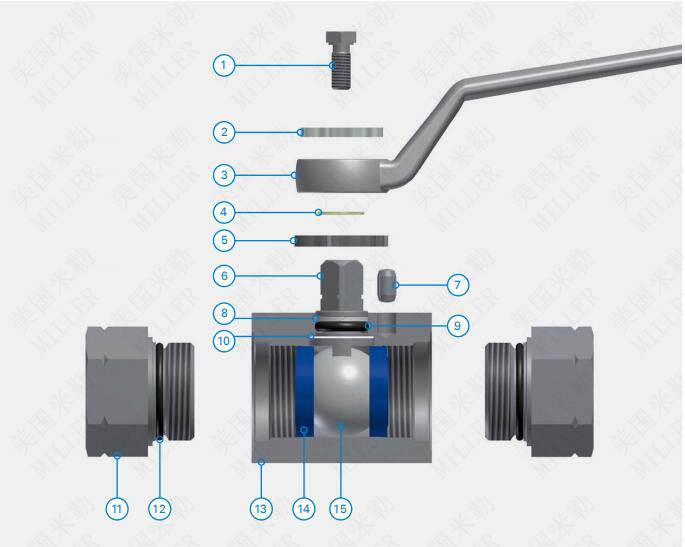

高壓液壓球閥零部件
|
Pos. |
Eng lish |
German |
French |
ltalian |
Spanish |
|
| 1 |
fixing screw |
Befestigungsschraube |
vis de fixation |
vite di fissaggio |
tornillo de ajuste |
|
|
2 |
flow indicator |
Durdhflussanzeige |
indicateur de débit |
indicatore di direzione del flusso |
indicador de flujo |
|
|
3 |
lever, handle |
Handgriff |
levier |
leva |
palanca |
|
|
4 |
snap ring |
Sprengring |
circlip |
anello elastico |
anillo de retencion |
|
|
5 |
stopping disk |
Anschlagscheibe |
rondelle de butee |
rondella d'arresto |
disco de cierre |
|
|
6 |
stem |
Schaltwelle |
arbre |
perno di manovra |
vastago |
|
|
7 |
stop pin |
Anschlagstift |
pion d'arret |
perno d'arresto |
perno de tope |
|
|
8 |
back-up ring |
Stutzring |
bague d'appui |
rondella d'appoggio |
anillo de refuerzo |
|
|
9 |
o-ring |
O-ring |
joint torique |
O-ring |
O-ring |
|
|
10 |
washer |
Anlaufscheibe |
rondelle de calage |
disco d'appoggio |
arandela |
|
|
11 |
adapter |
Anschluss |
adaptateur |
adattatore |
conexion |
|
|
12 |
O-ring |
O-ring |
joint torique |
O-ring |
O-ring |
|
|
13 |
body |
Gehause |
corps |
corpo |
cuerpo |
|
|
14 |
ball seat |
Dichtelement |
siege de boisseau |
guarnizione della sfera |
asiento de bola |
|
|
15 |
ball |
Kugel |
boisseau |
sfera |
bola ! esfera |
|
液壓高壓球閥應用
液壓高壓球閥通常應用于高壓液體、氣體和蒸汽的控制系統中，其主要應用包括以下幾個方面：
-
石油天然氣行業：液壓高壓球閥被廣泛應用于石油天然氣勘探、開發、輸送、儲存等領域，主要用于油氣管道、采氣井、注水井、高壓油管等設備中的流體控制和調節。
-
化工行業：液壓高壓球閥被廣泛應用于化工生產過程中的流體控制和調節，如氣化、蒸餾、聚合、氧化、氯堿等工藝流程中的高溫、高壓氣體和液體介質的控制。
-
電力行業：液壓高壓球閥被廣泛應用于火力發電和核電站的循環水系統、給水系統、蒸汽系統等設備中的流體控制和調節。
-
鋼鐵冶金行業：液壓高壓球閥被廣泛應用于鋼鐵冶金生產過程中的流體控制和調節，如高爐、轉爐、連鑄等設備中的高溫、高壓氣體和液體介質的控制。
液壓高壓球閥具有啟閉靈活、密封性好、耐腐蝕、使用壽命長等優點，能夠滿足高壓流體控制系統的嚴格要求，被廣泛應用于各個領域。

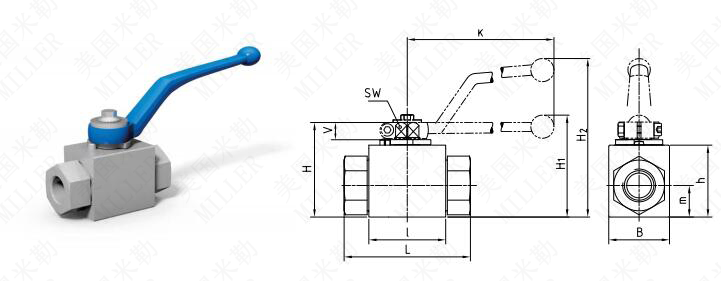

液壓高壓球閥尺寸
|
Type |
I |
B |
H |
h |
m |
v |
sw |
K |
H1 |
H2 |
Lever |
|
MK2*DN4 |
40 |
26 |
47 |
33 |
13.5 |
11 |
9 |
115 |
- |
82 |
Zn |
|
MK2*DN6 |
40 |
26 |
47 |
33 |
13.5 |
11 |
9 |
115 |
- |
82 |
Zn |
|
MK2*DN8 |
40 |
26 |
47 |
33 |
13.5 |
11 |
9 |
115 |
- |
82 |
Zn |
|
MK2*DN10 |
43 |
32 |
52 |
38 |
17.5 |
11 |
9 |
115 |
- |
86 |
Zn |
|
MK2*DN13 |
48 |
35 |
54 |
40 |
19 |
11 |
9 |
115 |
- |
89 |
Zn |
|
MK2*DN16 |
48 |
38 |
63 |
46 |
19 |
13 |
12 |
160 |
- |
106 |
AI |
|
MK2*DN20 |
62 |
49 |
75 |
57 |
24.5 |
14 |
14 |
200 |
79 |
- |
Zn |
|
MK2*DN25 |
66 |
58 |
83 |
65 |
29.5 |
14 |
14 |
200 |
87 |
- |
Zn |
|
MK2*DN25 |
74 |
70 |
88 |
70 |
34.5 |
14 |
14 |
200 |
92 |
- |
Zn |
|
MK2*DN25/32 |
66 |
58 |
83 |
65 |
29.5 |
14 |
14 |
200 |
87 |
- |
Zn |
|
MK2*DN25/40 |
66 |
58 |
83 |
65 |
29.5 |
14 |
14 |
200 |
87 |
- |
Zn |
|
MK2*DN25 |
70 |
55 |
78 |
60 |
26 |
14 |
14 |
171 |
- |
129 |
Zn |
