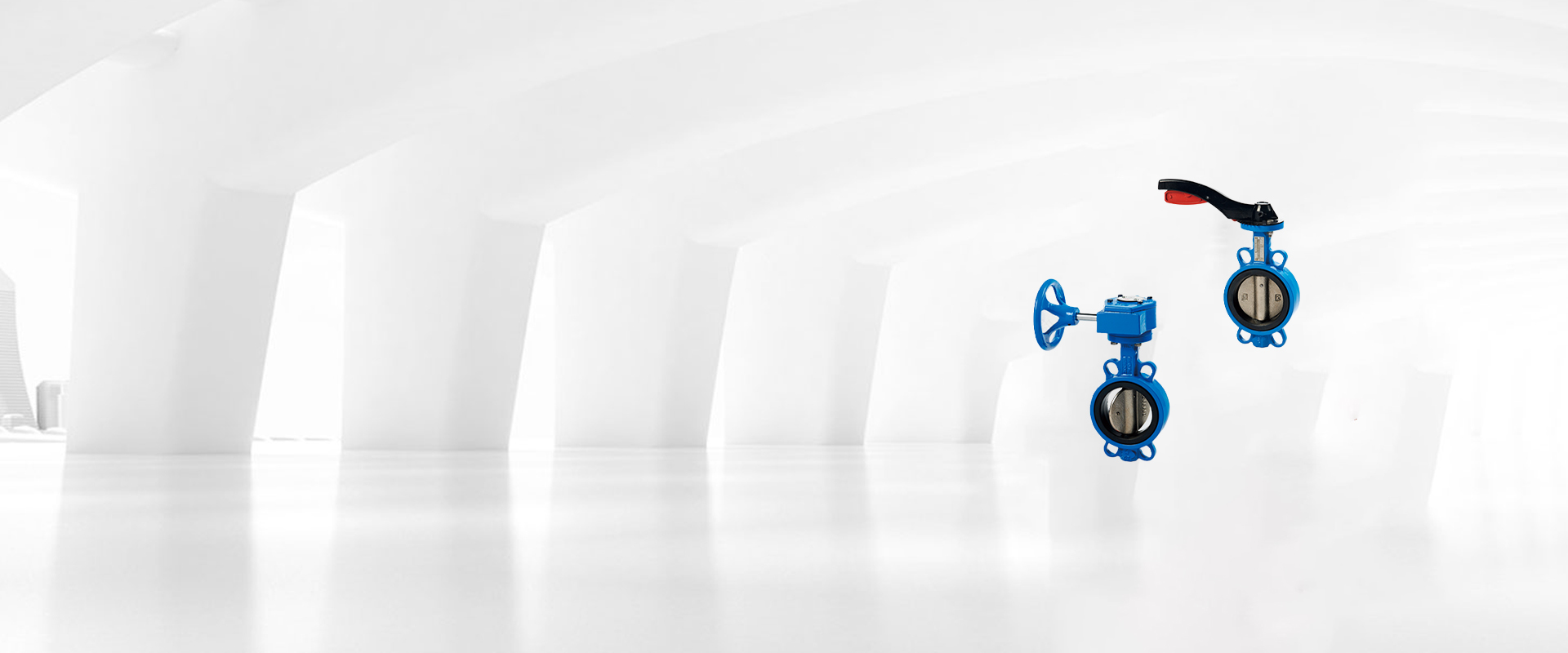

美國米勒F70對夾軟密封蝶閥是一種流體控制閥，它由一個圓形的蝶板和一個與蝶板相對的閥座組成。蝶板由一個桿條和蝶板兩個部分組成，蝶板的運動可以控制流體的流量。當?shù)宓臈U條旋轉時，蝶板的兩個部分會沿著閥座的面移動，從而調節流體的流量。

　　對夾軟密封蝶閥的特點是采用軟密封件對蝶板和閥座進行密封，可以有效防止泄漏，并且具有結構簡單、體積小、重量輕、通用性強、操作簡單等優點。它廣泛應用于石油、化工、制藥、冶金、電力、水處理等行業，用于調節和控制流體的流量。

工作原理：

• 當?shù)宓臈U條旋轉時，蝶板的兩個部分會沿著閥座的面移動，改變蝶板與閥座之間的間隙，從而調節流體的流量。

• 當?shù)宓臈U條順時針旋轉時，蝶板的兩個部分會向閥座的正面移動，使得蝶板與閥座之間的間隙變小，從而減小流體的流量。

• 當?shù)宓臈U條逆時針旋轉時，蝶板的兩個部分會向閥座的背面移動，使得蝶板與閥座之間的間隙變大，從而增加流體的流量。

• 夾軟密封蝶閥采用軟密封件對蝶板和閥座進行密封，當流體流過蝶板和閥座時，軟密封件會受到流體壓力的作用，使得軟密封件自動向閥座正面壓縮，從而對蝶板和閥座進行密封，防止泄漏。




蝶閥軟密封具有以下幾個顯著的優勢：

• 良好的密封性能： 蝶閥軟密封采用彈性材料(如EPDM、NBR等)作為密封圈，能夠有效地防止介質泄漏。密封圈與閥體和閥盤之間形成良好的密閉性，即使在低壓差情況下也能保持良好的密封效果。

• 低操作扭矩： 軟密封材料具有良好的彈性和回彈性，因此在操作過程中需要的扭矩較小。這降低了閥門操作的能耗，延長了閥門和執行器的使用壽命。

• 優異的耐腐蝕性： 軟密封材料通常具有良好的耐腐蝕性，能夠在常見的工業介質(如水、空氣、油類、酸堿等)中長期穩定使用，不易受介質的侵蝕。

• 適應性廣泛： 軟密封蝶閥適用于溫度較高或溫度較低的工作環境，能夠在-40°C至+120°C的范圍內穩定工作。此外，軟密封材料對于介質的脈動和沖擊也具有一定的緩沖和吸收作用。

• 減少維護成本： 由于軟密封蝶閥的密封圈通?？梢愿鼡Q，所以在密封圈磨損或老化時，可以單獨更換密封圈而不必更換整個閥門，降低了維護和更換的成本。

• 操作靈活性： 軟密封蝶閥的開啟和關閉操作相對輕便靈活，操作手柄或執行器的動作響應較快，適用于需要頻繁操作或快速調節流量的場合。綜上所述，蝶閥軟密封以其良好的密封性能、低操作扭矩、優異的耐腐蝕性、廣泛的適應性和操作靈活性等優勢，在工業流體控制系統中得到廣泛應用，是許多工業應用中常見的閥門選擇之一。

對夾軟密封蝶閥零部件
