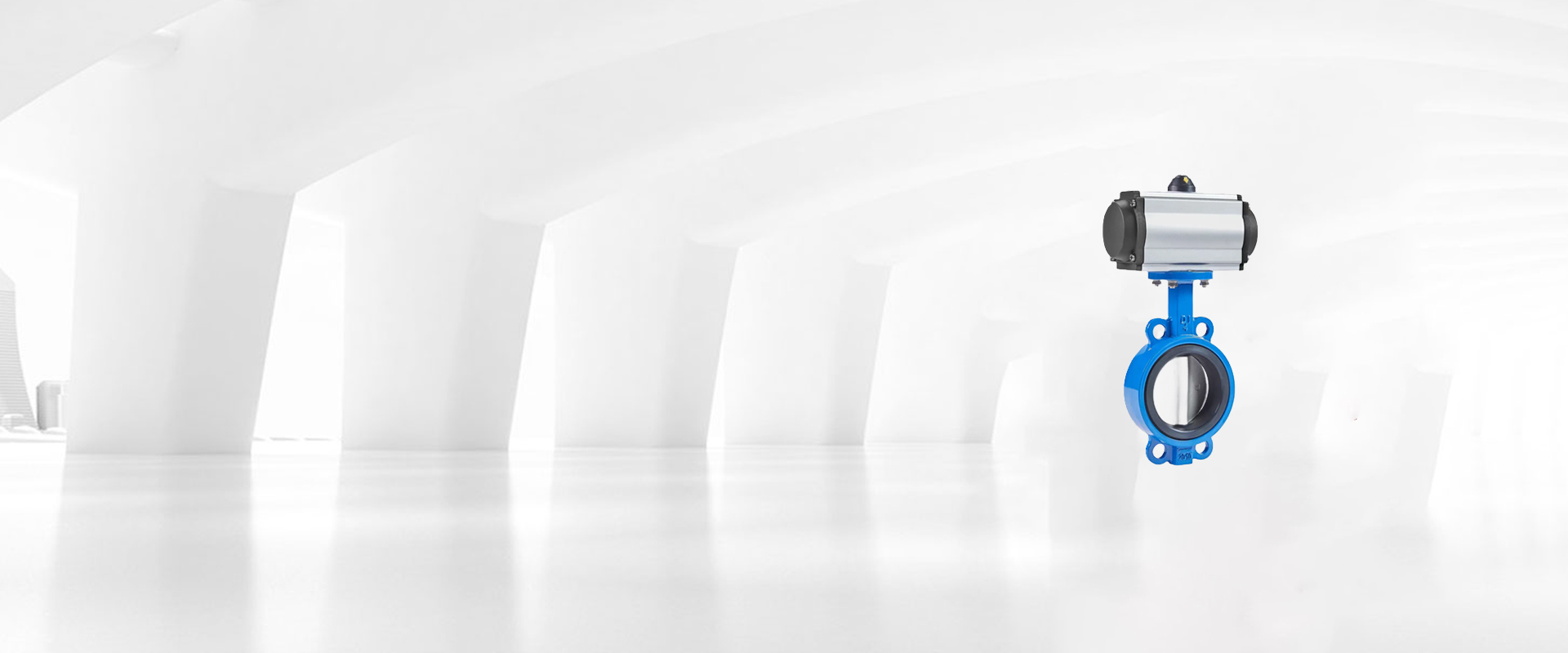

氣動蝶閥是一種常用的控制閥門，利用氣壓作用于閥體或閥盤來控制流體的流量和方向。它主要由閥體、閥盤、傳動裝置和氣動執行器組成。
結構和工作原理
- 氣動蝶閥的主要部件是閥體和閥盤。閥體是管道連接的部分，而閥盤則位于閥體內部。
- 閥盤通過傳動裝置與氣動執行器連接。當氣動執行器受到氣壓作用時，傳動裝置將閥盤旋轉以控制流體的通斷和流量。
- 閥盤具有類似蝴蝶狀的形狀，因此得名蝶閥。
特點和優勢
- 快速響應：由于氣動執行器的快速作用，氣動蝶閥具有快速響應和快速開閉的特性。
- 低操作力：相對于手動操作，氣動蝶閥通常需要較少的操作力。
- 可調節流量：通過旋轉閥盤的角度，可以調節流體通過閥門的量，從而實現流量控制。
- 適用范圍廣：氣動蝶閥適用于液體和氣體的流量控制，可用于各種工業領域。
主要特點
氣動控制： 采用氣動執行器作為動力源，通過控制氣源壓力來實現閥門的開啟和關閉，實現自動化控制。
快速響應： 氣動蝶閥具有快速開啟和關閉的特點，響應速度快，適用于需要快速切換流體介質的場合。
輕便結構： 蝶閥采用輕便的結構設計，操作靈活，適用于各種管道系統。
密封性好： 蝶閥采用金屬密封或軟密封結構，具有良好的密封性能，能夠阻止介質泄漏。
耐腐蝕： 可選用耐腐蝕性能好的材質制造，適用于各種介質，包括腐蝕性介質。
操作方便： 可通過控制氣源壓力來實現閥門的開啟和關閉，操作簡便，適用于遠程控制。
應用場景
化工工業： 用于化工生產過程中的管道系統，控制介質的流動和分流。
石油化工行業： 適用于石油、天然氣等行業的管道系統，控制介質的流動和分流。
供水系統： 在城市供水管網中，用于控制自來水的流動和分流。
環保工程： 用于污水處理廠等環保工程中的管道系統，控制污水的流動和處理過程。
食品行業： 適用于食品加工過程中的管道系統，控制食品介質的流動。
總的來說，氣動蝶閥具有快速響應、輕便結構、密封性好等特點，適用于各種工業領域和管道系統中的介質流動控制。在選擇和使用時，需要根據具體的工作條件和介質要求，選擇合適的閥門規格、材質，并嚴格按照相關標準和規定進行安裝和使用。
