產品名稱：進口電動小流量調節閥
品牌：美國MILLER
聯系人：黃先生
咨詢熱線：0755-29748800
在線QQ：916223289
美國米勒電動小流量調節閥 技術參數及性能：
閥體部分：
閥體型式：直通鍛造閥體
公稱通徑：DN5、8、10、15、20、25mm
公稱壓力：CLASS 150、300、 600、900、1500 Lb
連接方式：螺紋、焊接
閥蓋形式：閥體一體型
填 料：V型聚四氟乙烯、柔性石墨填料等
密封墊：金屬夾石墨密封墊、聚四氟乙烯墊
執行機構：氣動：多彈簧執行機構、電動
閥芯型式：?jiǎn)巫?/span>
流量特性：等百分比、線性 、快開

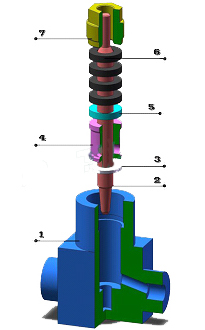

美國米勒氣動小流量調節閥 材料及內部結構
|
本體材質為碳鋼
本體材質為不銹鋼
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
美國米勒電動小流量調節閥 可提供的控制閥流量特性
等百分比特性閥瓣 直線特性閥瓣 快開特性閥瓣
美國米勒電動小流量調節閥尺寸及縮腔型內件與行程額定Cv值：
|
閥門尺寸 inch （mm） |
閥門尺寸 inch （mm） |
額定行程 （mm） |
額定Cv值 |
|||||||||
|
閥門開度%行程 |
||||||||||||
|
等百分比性 |
直線特性 |
|||||||||||
|
10% |
30% |
50% |
70% |
100% |
10% |
30% |
50% |
70% |
100% |
|||
|
3/4 （20） |
1/5 （5） |
10 |
0.04 |
0.11 |
0.24 |
0.62 |
0.8 |
0.09 |
0.27 |
0.35 |
0.64 |
0.9 |
|
1/4 （8） |
16 |
0.09 |
0.17 |
0.34 |
0.95 |
1.6 |
0.27 |
0.68 |
1.09 |
1.49 |
1.8 |
|
|
3/8（10） |
0.14 |
0.27 |
0.53 |
1.48 |
2.5 |
0.42 |
1.06 |
1.69 |
2.32 |
2.8 |
||
|
1/2 （15） |
0.22 |
0.43 |
0.85 |
2.37 |
4 |
0.67 |
1.66 |
2.65 |
3.65 |
4.4 |
||
|
3/4 （20） |
0.34 |
0.68 |
1.35 |
3.74 |
6.3 |
1.05 |
2.60 |
4.16 |
5.72 |
6.9 |
||
