      進口氣動V型調節球閥

      產品名稱:進口氣動V型調節球閥

      品牌:美國MILLER

      聯系人:黃先生

      咨詢熱線:0755-29748800

      在線QQ:916223289

      dy>

      品牌:美國MILLER

      美國MILLER進口氣動V型調節球閥概述:

         美國MILLER進口氣動V型調節球閥是一種由美國米勒按照ANSI B16.34標準設計生產的,美國米勒氣動球閥是由氣動執行機構和V型球閥組成,是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流體的角行程調節閥。V型切口球面板在增大調節比的同時,在截流時對密封環還有剪切作用,因此氣動V型調節球閥適用于要求大調節比的控制系統,以及對含纖維質流體、料漿類流體的控制

      美國MILLER進口氣動V型調節球閥參數:

      閥體形式

      直通鑄造球型閥

      公稱通徑

      DN25400mm

      公稱壓力

      PN1.62.54.06.4 MPa

      法蘭標準

      GBJBHGANSIJIS

      連接形式

      對夾式、法蘭式

      閥蓋形式

      整體式 (適用溫度-45+400)

      壓蓋型式

      螺栓壓緊式

      密封填料

      V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

      閥芯形式

      V型切口的球型閥芯

      流量特性

      近似等百分比

      氣源接口:G1/4G1/8G3/8G1/2

      供氣壓力:0.4 Mpa -0.8Mpa

      作用形式:單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)

      雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)-- 失氣時閥位保持(FL)

      控制方式:開關型、無源觸點型、閥位信號反饋型、智能調節型(輸入輸出4-20mA

      其它配置:定位器、電磁閥、空氣過濾減壓器、限位開關、手輪

      美國MILLER進口氣動V型調節球閥部件:

      底座、閥體

      WCBCF8CF8MCF3M

      下軸套

      /不銹鋼

      壓圈

      2Cr13304316316L

      閥座

      PTFEPPL、不銹鋼

      V型球體

      WCBCF8CF8MCF3M (硬化處理)

      上閥軸

      /不銹鋼

      閥桿

      2Cr13304316316L

      填料

      V型聚四氟乙烯填料、石墨填料

      填料壓套

      2Cr13304316316L

      壓板

      WCBCF8CF8MCF3M

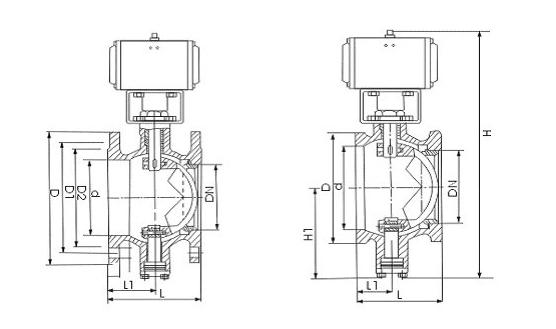

      美國MILLER進口氣動V型調節球閥尺寸:








      上一篇:進口氣動固定式球閥下一篇:進口氣動三通球閥

      Copyright © 2016 深圳市中鼎閥門有限公司 版權所有
      電話:0755-29748800  15112496788  傳真:0755-29748800
      ICP備案序號:粵ICP備14033690號

      在線QQ



      主站蜘蛛池模板: 色妞AV永久一区二区国产AV| 国产精品电影一区二区三区 | 精品日韩一区二区| 亚洲一区精彩视频| 老熟女高潮一区二区三区| 狠狠综合久久AV一区二区三区| 成人精品视频一区二区| 欧美亚洲精品一区二区| 四虎在线观看一区二区| 亚洲AV综合色区无码一区爱AV| 久久精品视频一区二区三区| 亚洲国产综合精品一区在线播放| 国产精品无码不卡一区二区三区| 亚洲熟女一区二区三区| 亚洲V无码一区二区三区四区观看 亚洲爆乳精品无码一区二区三区 亚洲爆乳无码一区二区三区 | 日本高清一区二区三区| 国产短视频精品一区二区三区| 日本无码一区二区三区白峰美 | 激情啪啪精品一区二区| 制服中文字幕一区二区| 精品日韩在线视频一区二区三区| 夜夜爽一区二区三区精品| 少妇精品久久久一区二区三区| 日韩免费一区二区三区在线| 精品人妻码一区二区三区| 人妻激情偷乱视频一区二区三区 | 日本不卡免费新一区二区三区| 久久无码人妻一区二区三区 | 精品亚洲福利一区二区| 国产日韩视频一区| 精品女同一区二区三区免费播放| 亚洲视频一区二区| 精品福利一区二区三| 久久久老熟女一区二区三区| 在线观看日本亚洲一区| 国产波霸爆乳一区二区 | 国产成人精品亚洲一区 | 国产高清在线精品一区| 日韩高清一区二区| 91精品一区国产高清在线| 亚洲av乱码一区二区三区按摩 |

        公稱通徑 DN(mm)

        尺寸(mm)

        H

        H1

        對夾式

        法蘭式

        D

        L

        L1

        D

        D1

        D2

        P

        L

        Z-φd

        25

        320

        57

        64

        50

        25

        110

        85

        65

        14

        102

        4-14

        40

        400

        63

        82

        60

        25

        145

        110

        85

        16

        114

        4-18

        50

        450

        92

        100

        75

        32

        160

        125

        110

        16

        124

        4-18

        65

        450

        100

        120

        85

        38

        180

        145

        120

        18

        145

        4-18

        80

        465

        108

        131

        100

        45

        195

        160

        135

        20

        165

        8-18

        100

        500

        117

        158

        115

        50

        215

        180

        155

        20

        194

        8-18

        125

        550

        140

        180

        135

        55

        245

        210

        185

        22

        213

        8-18

        150

        610

        177

        216

        160

        65

        280

        240
