產品名稱：進口球形止回閥
品牌：美國MILLER
聯系人：黃先生
咨詢熱線：0755-29748800
在線QQ：916223289
品牌：美國MILLER
美國MILLER進口球形止回閥概述：
美國MILLER進口球形式止回閥是美國米勒根據是遵循ANSIB16.34標準生產，進口球形止回閥由閥體、球體和擋板等組成，采用橡膠包皮滾球為閥瓣，在介質的作用下，可在閥體內的整體式滑道上作上下左右滾動，從而打開或關閉閥門，消聲式關閉，不產生水錘，密封性能好，水頭損失少，可水平或垂直安裝。性能不及升降式。
美國MILLER進口球形止回閥參數：
公稱通徑：DN15-DN1000
公稱壓力：1.6Mpa-2.5Mpa
設計溫度：-29℃-80℃
連接方式：法蘭、
適用介質：氣、水、油、蒸汽、燃氣、腐蝕性流體
美國MILLER進口球形止回閥部件：
|
零件名稱 |
材質 |
|
閥體、閥蓋 |
球鐵、鑄鋼 |
|
球架、檔板 |
球鐵、鑄鋼 |
|
球體 |
碳鋼包橡膠 |

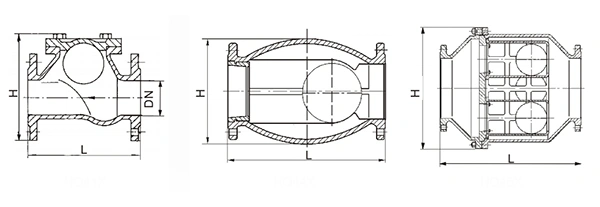

美國MILLER進口球形式止回閥尺寸：
無磨損球形止回閥外形尺寸
|
公稱通徑DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L(mm) |
216 |
241 |
286 |
305 |
381 |
403 |
495 |
622 |
698 |
787 |
|
H(mm) |
185 |
210 |
245 |
280 |
335 |
400 |
495 |
600 |
715 |
800 |
無磨損球形止回閥外形尺寸
|
公稱通徑DN(mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L(mm) |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
|
H(mm) |
180 |
210 |
225 |
245 |
280 |
320 |
380 |
450 |
510 |
無磨損球形止回閥外形尺寸
|
公稱通徑DN(mm) |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L(mm) |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
1350 |
1450 |
1650 |
1900 |
2100 |
|
H(mm) |
510 |
570 |
640 |
715 |
815 |
825 |
980 |
1155 |
1260 |
1350 |
1660 |
1700 |
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
