產品名稱：進口LNG低溫調節閥
品牌：美國MILLER
聯系人：黃先生
咨詢熱線：0755-29748800
在線QQ：916223289
品牌：美國MILLER
美國MILLER進口低溫調節閥概述：
美國MILLER進口低溫閘閥是一種美國米勒按照美國API6D標準生產的用在低溫環境的根據控制信號4-20mA來完成對管道介質流量、溫度、壓力等調節
美國MILLER進口低溫調節閥參數：
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
額定流量系數(KV) |
單座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
|
套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 | |
|
允許壓差(MPa) |
單座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
|
套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 | |
|
公稱壓力 |
150LB 300LB 600LB | |||||||||||||
|
額定行程 |
16 |
25 |
40 |
60 |
100 | |||||||||
|
執行器型號 |
L102 |
L103 |
L104 |
L105 |
L106 | |||||||||
|
流量特性 |
等百分比、直線型 | |||||||||||||
|
閥蓋形式 |
低溫型-10～-196℃、超低溫型-196～-250℃ | |||||||||||||
|
壓蓋形式 |
螺栓壓緊式 | |||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
|
閥芯形式 |
單座式、套筒式 | |||||||||||||
|
供氣壓力 |
140～400KPa | |||||||||||||
|
氣源接口 |
RC1/4" | |||||||||||||
|
環境溫度 |
-30～+70℃ | |||||||||||||
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | |||||||||||||
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | |||||||||||||
美國MILLER進口低溫調節閥部件：
|
零部件 |
材質 | ||
|
閥體 |
304 |
316 |
316L |
|
墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
|
閥座/套筒 |
304 |
316 |
316L |
|
閥芯 |
304 |
316 |
316L |
|
導向套/并帽 |
304 |
316 |
316L |
|
中墊 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
PTFE\石墨墊片 |
|
閥蓋 |
304 |
316 |
316L |
|
閥桿 |
304 |
316 |
316L |
|
隔熱板 |
304 |
316 |
316L |
|
填料 |
PTFE/石墨 |
PTFE/石墨 |
PTFE/石墨 |
|
螺栓 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
|
填料壓蓋 |
304 |
316 |
316L |

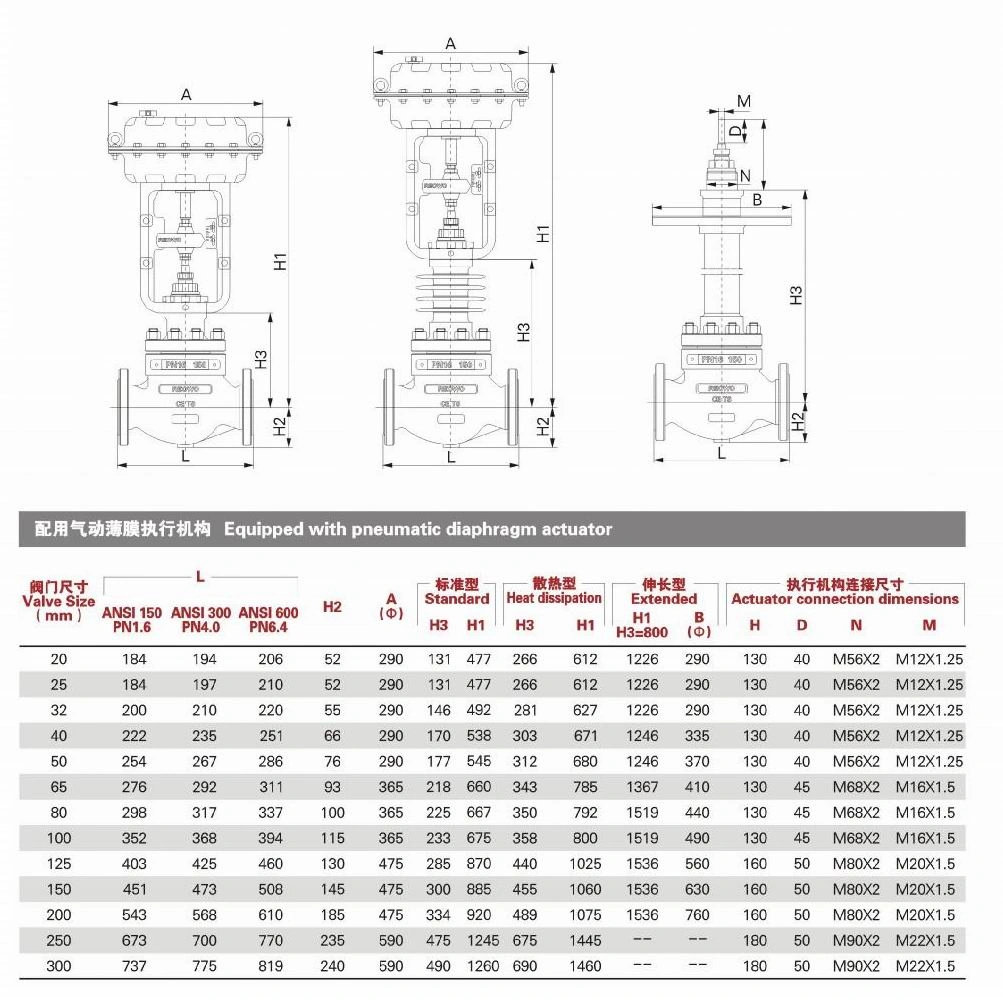

美國MILLER進口低溫調節閥尺寸：
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
