產品名稱：進口燃?xì)馇蜷y
品牌：美國MILLER
聯系人：黃先生
咨詢熱線：0755-29748800
在線QQ：916223289
品牌：美國MILLER
美國MILLER進口燃?xì)馇蜷y概述：
美國MILLER進口燃?xì)馇蜷y是一種由美國米勒按照適合天然氣工況要求生產的一種以球閥。美國米勒燃?xì)馇蜷y密封設計的雙線密封．可自然泄壓閥座．能保證高、低壓及真空狀態下的完全密封，保證燃?xì)獾臒o泄漏。
美國MILLER進口燃?xì)馇蜷y參數：
公稱通徑：DN15-DN2000
公稱壓力：150LB-2500LB
設計溫度：-29℃~180℃
連接方式：法蘭、焊接
適用介質：天然氣、煤氣等
美國MILLER進口燃?xì)馇蜷y部件：
|
名稱 |
材料 | ||||
|
閥體 /閥蓋 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
|
球體 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB HCr |
|
閥桿 |
F304 |
F304L |
F316 |
F316L |
2C13 |
|
閥座 |
PTFE、PPL | ||||

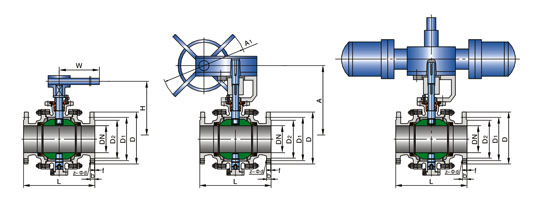

美國MILLER進口燃?xì)馇蜷y尺寸：
規格 150LB尺寸 (mm) inch DN d1 L D D1 D2 b z-Φd H W A A1 A2 2″ 50 51 178 152 120.7 92 16 4-Φ19 110 240 - - - 21/2″ 65 64 191 177.8 139.7 104.7 18 4-Φ19 125 280 - - - 3″ 85 76 203 190.5 152.4 127 19 4-Φ19 155 310 - - - 4″ 100 102 229 229 190.5 157 24 8-Φ19 178 330 - - - 5″ 125 127 356 254 216 185.7 26 8-Φ22 255 600 - - - 6″ 150 152 394 279 241.3 216 26 8-Φ22 275 1050 378 400 200 8″ 200 203 457 343 298.5 270 29 8-Φ22 - - 421 400 200 10″ 250 254 533 406 362 324 31 12-Φ25 - - 482 400 200 12″ 300 305 610 483 432 381 32 12-Φ25 - - 549 600 330 14″ 350 337 686 533 476.3 413 35 12-Φ29 - - 582 600 330 16″ 400 387 762 597 540 470 37 16-Φ29 - - 687 800 370 18″ 450 438 864 635 578 533.4 40 16-Φ32 - - 730 800 370 20″ 500 489 914 698.5 635 584 43 20-Φ32 - - 772 800 370 24″ 600 591 1067 813 749.3 692 48 20-Φ35 - - 995 800 515 26″ 650 633 1143 870 806 749 5 69 24-Φ35 - - 1022 800 515 28″ 700 686 1245 927 863 800 72 28-Φ35 - - 1088 800 515 30″ 750 735 1295 984 914.4 857 75 28-Φ35 - - 1153 800 515 32″ 800 781 1372 1060.5 978 914.4 81 28-Φ42 - - 1223 800 570 34″ 850 830 1473 1111 1029 965 83 32-Φ42 - - 1307 800 570 36″ 900 874 1524 1168 1086 1022.4 91 32-Φ42 - - 1374 800 570
實際尺寸以代理商提供為準，更多尺寸請與代理商聯系
