偏心半球閥是一種常用的旋轉式閥門，又被稱為蝶式調節閥或蝶閥。它的結構簡單，由閥體、閥盤、閥桿和傳動機構組成，適用于液體、氣體和粉體等介質的流量控制和截斷。
產品信息： |
|
| 產品名稱： | 偏心半球閥 |
| 產品型號： | B50 |
| 產品壓力： | 1.6MPA~10MPA |
| 產品材質： | WCB 304 316 |
| 產品口徑： | DN50~DN1000 |
| 產品溫度： | -40~425℃ |
美國米勒偏心半球閥的結構設計類似三偏心硬密封蝶閥，此球閥具有操作輕便、開啟過程無磨擦、零泄漏、壽命長等優點。具有啟閉無磨擦， 密封面可實現自清潔，使用壽命長的特點，此外，調整或更換密封副，閥門可繼續使用，避免了現行眾多閥門密封失效整臺報廢的弊端，節省成本。
偏心半球閥是一種常用的旋轉式閥門，又被稱為蝶式調節閥或蝶閥。它的結構簡單，由閥體、閥盤、閥桿和傳動機構組成，適用于液體、氣體和粉體等介質的流量控制和截斷。
偏心半球閥參數
|
適用介質：紙漿、煤灰、纖維、微少固體顆粒 |
閥桿材質：不銹鋼 |
|
制造標準：API6D；GB/T12237-2007 |
球體材質：不銹鋼 |
|
試驗檢驗：AP1598；JB/T9092-2008 |
填料材質：PTFE、柔性石墨 |
|
法蘭尺寸：ANSI B16.5；JB/T79 |
閥座材質：PTFE、PPL、不銹鋼、硬質合金 |
偏心半球閥特點：
-
耐腐蝕性強：偏心半球閥的閥體、球體和密封圈材料可以根據介質的不同選用不同的耐腐蝕材料，可以用于各種強腐蝕介質的控制。
-
防止卡死：由于球體不會被擠壓到密封圈上，所以避免了球體的卡死現象，能夠長時間穩定地運行。
-
無摩擦運行：由于偏心半球閥的球體不會摩擦密封圈，所以閥門運行時無摩擦，降低了使用成本。
-
穩定性好：由于偏心半球閥的閥桿沒有彎曲的部分，所以不易產生扭矩，閥門穩定性好。
-
節流性能好：由于球體的偏心度和角度可以根據介質的特點進行設計，可以在不同的介質中獲得較好的節流性能。
-
應用范圍廣：偏心半球閥廣泛應用于化工、石化、制藥、冶金、電力、自來水、污水處理等領域。
總之，偏心半球閥具有耐腐蝕、防卡死、無摩擦、穩定性好、節流性能好、應用范圍廣等優點，是一種功能多樣、適用性強的閥門產品。
偏心半球閥應用
偏心半球閥廣泛應用于液體、氣體、蒸汽管路中，特別是在高溫、高壓、高粘度、易結晶、易結垢的介質中，如石油、化工、冶金、電力、輕工、醫藥、食品等行業。其主要應用場景包括：
-
煉油廠：作為高粘度介質的管路截斷和控制裝置，如煉油加熱爐、油罐、輸油泵等設備的介質控制。
-
化工廠：作為高溫、高壓介質的管路截斷和控制裝置，如高溫熱油、硫酸、氯化氫、醋酸等化工介質的控制。
-
電力廠：作為熱力發電設備介質控制裝置，如鍋爐給水、汽輪機冷卻水等系統的介質控制。
-
鋼鐵冶金：作為高溫、高壓介質的管路截斷和控制裝置，如高爐、轉爐、連鑄機等設備的介質控制。
-
食品醫藥：作為純凈介質的截斷和控制裝置，如制藥、食品加工等行業的生產線控制。
-
紡織：作為高粘度介質的管路截斷和控制裝置，如粘膠、聚酯等紡織材料的控制。
總之，偏心半球閥具有廣泛的應用場景，在需要高精度、高可靠性、高溫高壓、易結垢的介質控制中表現出色。

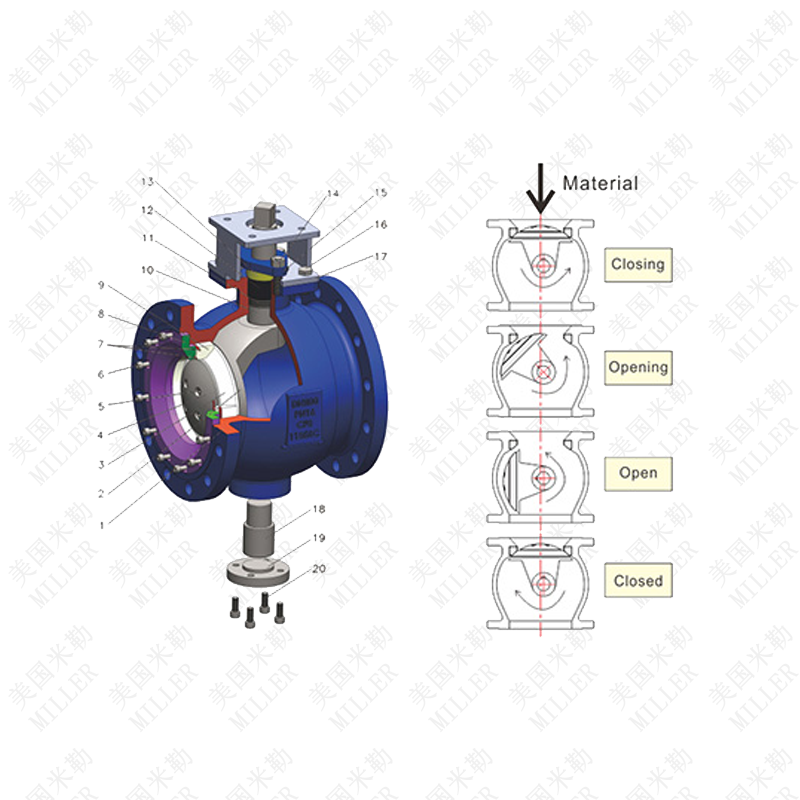

偏心半球閥零部件
|
No. |
Part Name |
Material |
||
|
1 |
Body |
WCB |
CF8 |
CF8M |
|
2 |
Segment Ball |
WCB |
CF8 |
CF8M |
|
3 |
Sealing Ring |
Ceramics |
Ceramics |
Ceramics |
|
4 |
Cover |
WCB |
CF8 |
CF8M |
|
5 |
Screw |
A193 B7 |
A193 B8 |
A193 B8 |
|
6 |
Screw |
A193 B7 |
A193 B8 |
A193 B8 |
|
7 |
O-Ring |
Viton |
Viton |
Viton |
|
8 |
Seat Holder |
A105 |
F304 |
F316 |
|
9 |
Seat |
PTFE/ 304 |
PTFE/ 304 |
PTFE/ 304 |
|
10 |
Stem |
17-4PH |
17-4PH |
17-4PH |
|
11 |
Anti-Explosion Ring |
SS304 |
SS304 |
SS316 |
|
12 |
Packing |
PTFE/Graphite |
PTFE/Graphite |
PTFE/Graphite |
|
13 |
Gland |
SS304 |
SS304 |
SS304 |
|
14 |
Bolt/Nut |
A193 B7/A194 2H |
A193 B8/A194 8 |
A193 B8/A194 8 |
|
15 |
Gland Flange |
SS304 |
SS304 |
SS304 |
|
16 |
Bolt |
A193 B7 |
A193 B8 |
A193 B8 |
|
17 |
Yoke |
CF8 |
CF8 |
CF8 |
|
18 |
Trunnion |
17-4PH |
17-4PH |
17-4PH |
|
19 |
Bottom Cover |
WCB |
SS304 |
SS304 |
|
20 |
Screw |
A193 B7 |
A193 B8 |
A193 B8 |
偏心半球閥是一種用于流體控制的球閥，其主要結構特點包括：
-
偏心結構：偏心半球閥球體呈現偏心結構，即球心偏移了閥桿軸線，使得在開啟或關閉過程中，球體會在閥座上滾動，從而實現流量控制。
-
雙向密封：偏心半球閥球體與閥座之間的雙向密封結構，可以有效防止介質泄漏，保證流體控制的安全可靠。
-
高流量特性：由于球體偏心結構，球體在滾動開啟或關閉時，可以獲得更大的流道，從而實現高流量的控制。
-
耐磨損性強：偏心半球閥采用特殊的材料和表面處理工藝，使其具有優異的耐磨損性，能夠在惡劣的工況下長期穩定運行。
-
輕便緊湊：相比于其他類型的閥門，偏心半球閥結構簡單，體積小，重量輕，便于安裝和維護。
綜上所述，偏心半球閥具有雙向密封、高流量特性、耐磨損性強、輕便緊湊等結構特點，廣泛應用于石油、化工、冶金、電力等行業的流體控制系統中。

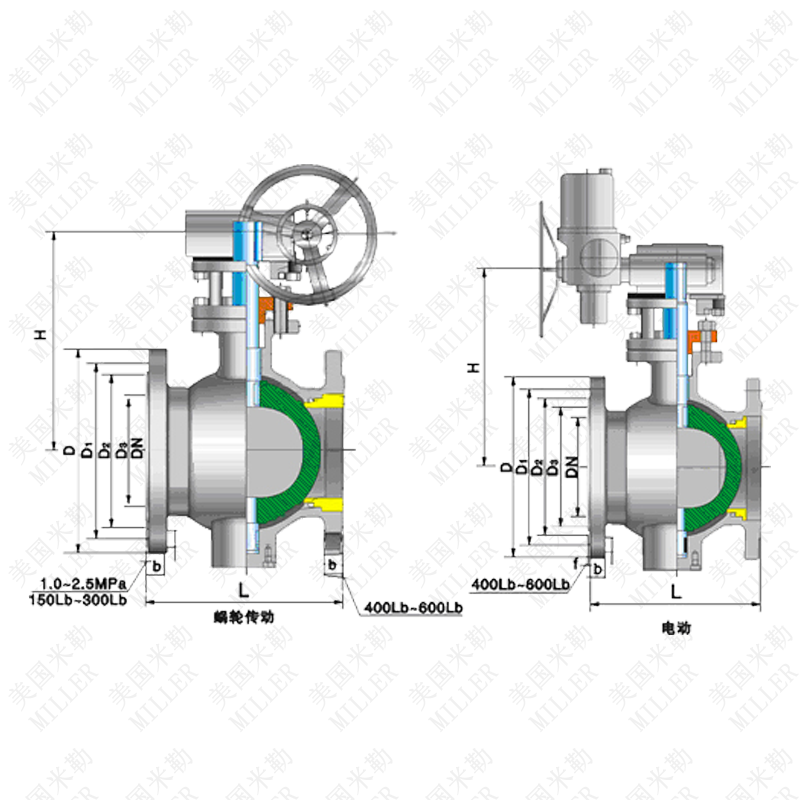

偏心半球閥連接尺寸
|
公稱通徑DN |
150Lb(ANSI B16.5RF法蘭) |
||||||||
|
L |
D |
D: |
D2 |
b |
f |
n-d |
H |
||
|
2" |
50 |
124 |
152 |
120.5 |
92 |
16 |
1.6 |
4-19 |
200 |
|
2'12 |
65 |
145 |
178 |
139.5 |
105 |
18 |
1.6 |
4-19 |
215 |
|
3 |
80 |
165 |
190 |
152.5 |
127 |
19 |
1.6 |
4-19 |
235 |
|
4 |
100 |
200 |
229 |
190.5 |
157 |
24 |
1.6 |
8-19 |
250 |
|
5" |
125 |
254 |
254 |
216 |
186 |
24 |
1.6 |
8-22 |
280 |
|
6 |
150 |
267 |
279 |
241.5 |
216 |
26 |
1.6 |
8-22 |
3oo |
|
8" |
200 |
292 |
343 |
298.5 |
270 |
29 |
1.6 |
8-22 |
370 |
|
10" |
250 |
330 |
406 |
362 |
324 |
31 |
1.6 |
12-25 |
420 |
|
12" |
s0o |
390 |
483 |
432 |
381 |
32 |
1.6 |
12-25 |
450 |
|
14" |
350 |
468 |
533 |
476 |
413 |
35 |
1.6 |
12-29 |
520 |
|
16 |
400 |
526 |
597 |
540 |
470 |
37 |
1.6 |
16-29 |
570 |
|
18" |
450 |
610 |
635 |
578 |
533 |
40 |
1.6 |
16-32 |
640 |
|
20" |
500 |
610 |
699 |
635 |
584 |
43 |
1.6 |
20-32 |
640 |
|
24" |
600 |
762 |
813 |
749.5 |
692 |
48 |
1.6 |
20-35 |
720 |
|
28" |
700 |
889 |
927 |
863.5 |
80o |
72 |
1.6 |
28-35 |
800 |
