產品信息： |
|
| 產品名稱： | 固定式球閥 |
| 產品型號： | B50G |
| 產品壓力： | 1.6MPA~42MPA |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN50~DN2000 |
| 產品溫度： | -40~550℃ |

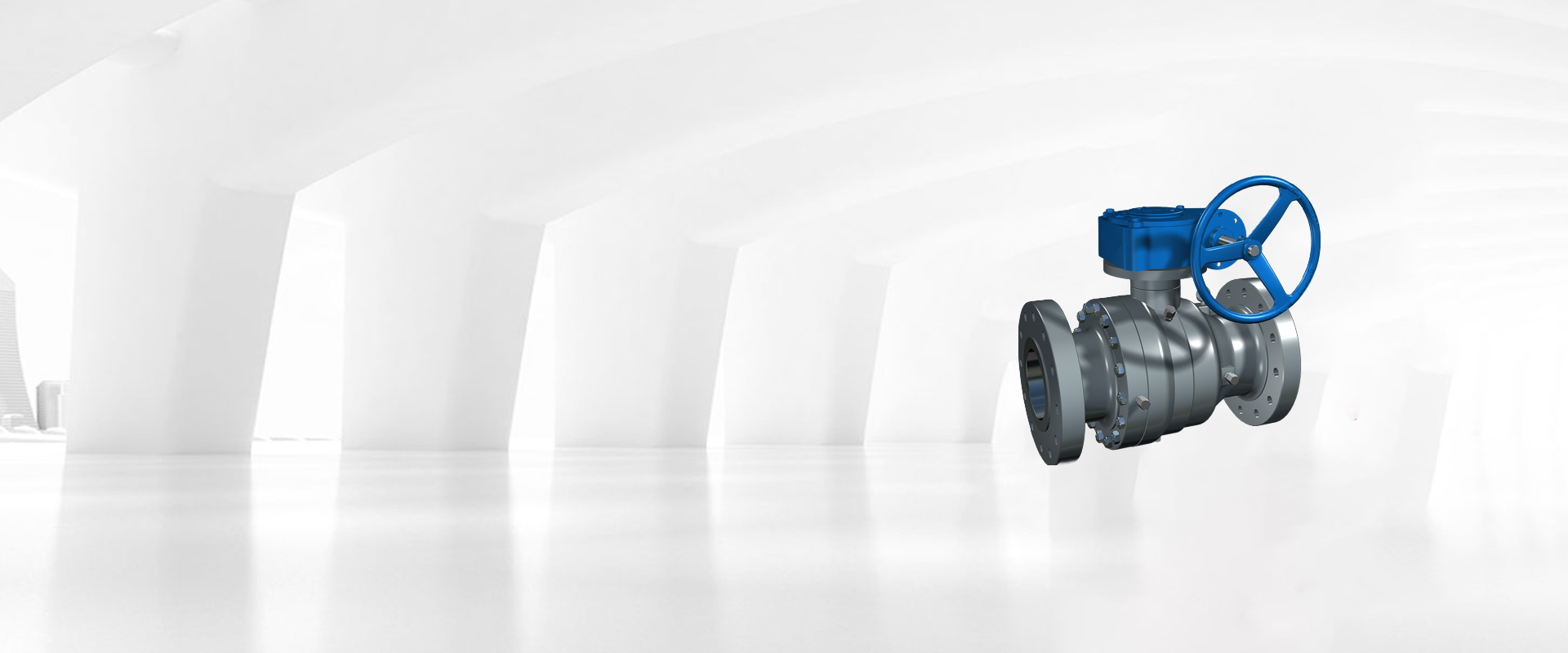

美國B50G固定式球閥是一款是米勒公司經過改良的具備自動泄壓結構、密封的緊急救護、防火結構、鎖定裝置、全通徑結構及縮徑結構、閥體的泄放裝置、防腐蝕、抗硫化應力裂化、加長桿裝置等特點，固定式球體是固定的，受壓后不產生移動。固定式球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在于球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。
固定式球閥參數
| 公稱通徑：DN50-DN2000(2"-80") | 閥體材質：碳鋼 / 不銹鋼 / 鍛鋼 | |
| 公稱壓力：1.6Mpa-42Mpa(150LB-2500LB) | 閥桿材質：不銹鋼 | |
| 適用溫度：-30℃~550℃ | 球體材質：A105 / CF8 / CF8M / CF3M | |
| 適用介質：水、油、蒸汽、高溫氣體等 | 閥座材質：A105 / F304 / F316 | |
| 設計制造：GB/T 12237；API608；API 6D | 密封材質：PTFE / RPTFE / 硬質合金 | |
| 法蘭連接：JB/T 9112；ASME/ANSI B16.5 | 結構長度：GB/T 12221；ASME/ANSI B16.10 | |
| 檢驗試驗：GB/T13927；API598 | 防火標準：API 6FA；API 607 |

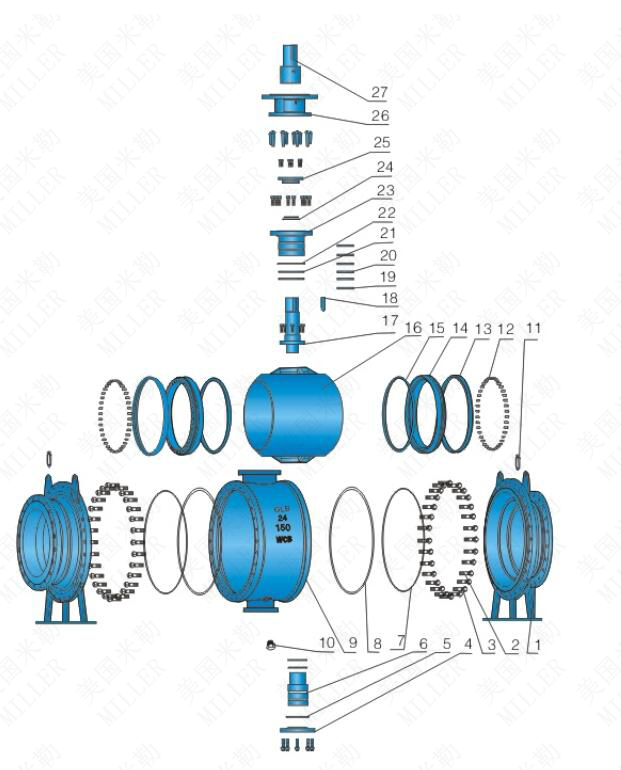

固定式球閥零部件
|
序號No. |
零件名稱art name |
材質Material |
序號No. |
零件名稱Partname |
材質Material |
|
ASTM |
ASTM |
||||
|
左右體Bonnet |
A216-WCB |
15 |
密封圈Sealing ring |
PTFE |
|
|
2 |
螺栓Bolt |
A193-B7 |
16 |
球體Ball" |
WCB+ENP |
|
3 |
螺母Nut |
A194-2H |
17 |
上詞桿Stem" |
A182-F6a |
|
4 |
底蓋Bottom Cover |
105 |
18 |
鍵Key |
AISIC1045 |
|
5 |
墊片Gasket |
柔性石圈+不銹銅Fesxble gsphle+stainkess socl |
19 |
填料墊Packing seat |
A276-420 |
|
6 |
下閥桿Stem" |
A182-F6a |
20 |
填料Packing |
柔性石墨Flexible graphite |
|
7 |
O型圈O°Ring |
Viton |
21 |
O型圈"O"Ring |
viton |
|
8 |
墊片Gasket |
不性石圈+不領鋼feole grsphtersains sivd |
22 |
墊片Gasket |
需性石圈+不銹鋼Feibls grsphits osairliss stliel |
|
9 |
閥體Body |
A216-WCB |
23 |
閥蓋Cover |
A105 |
|
10 |
排污堵頭Drain plug |
A105 |
24 |
o型圓"O°Ring |
Viton |
|
11 |
注脂閥Grease injection valve |
ssembled |
25 |
填料壓益Gland |
A216-WCB |
|
12 |
彈簧Spring |
lnconel x-750 |
26 |
支架Yoke |
A216-WCB |
|
13 |
O型圈"O"Ring |
Viton |
27 |
連接套Connection set |
AISIC1045 |
|
14 |
閥座Seat* |
A105 |

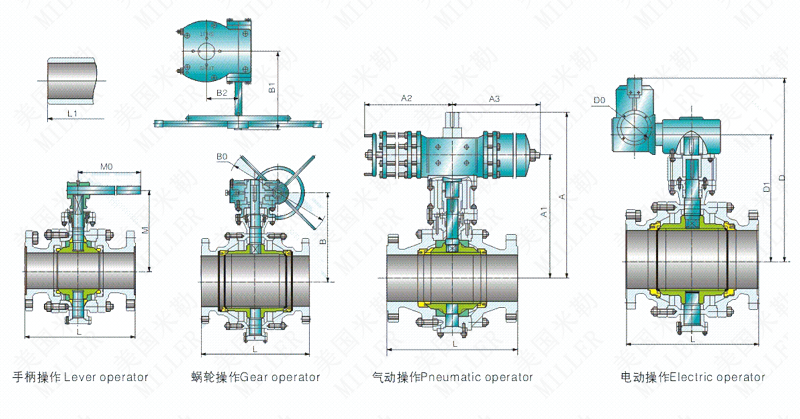

固定式球閥連接尺寸
|
尺寸Nominal |
L |
d |
Handop2rated |
渦輪傳動Worm gear |
氣動Pneumatic operated |
||||||||||
|
DN |
NPS |
RF |
Bw |
RJ |
M |
Mo |
B |
Bo |
B1 |
B2 |
A |
A1 |
A3 |
A4 |
|
|
5o |
2 |
178 |
216 |
191 |
49 |
107 |
230 |
/ |
/ |
/ |
/ |
217 |
174 |
89 |
181 |
|
65 |
21/2 |
191 |
241 |
203 |
62 |
125 |
400 |
/ |
/ |
/ |
/ |
308 |
248 |
148 |
257 |
|
80 |
3 |
203 |
283 |
216 |
74 |
152 |
400 |
/ |
/ |
/ |
/ |
318 |
258 |
148 |
257 |
|
100 |
4 |
229 |
305 |
241 |
100 |
178 |
650 |
/ |
/ |
/ |
/ |
407 |
322 |
287 |
287 |
|
125 |
5 |
356 |
381 |
125 |
252 |
1050 |
/ | / | / | / |
480 |
395 |
287 |
287 |
|
|
150 |
6 |
394 |
457 |
406 |
150 |
272 |
1050 |
378 |
400 |
200 |
106 |
562 |
457 |
378 |
378 |
|
200 |
8 |
457 |
521 |
470 |
201 |
/ |
/ |
421 |
400 |
200 |
108 |
700 |
595 |
378 |
378 |
|
250 |
10 |
533 |
559 |
546 |
252 |
/ |
/ |
482 |
400 |
200 |
108 |
735 |
630 |
378 |
378 |
|
300 |
12 |
610 |
635 |
622 |
303 |
/ |
/ |
549 |
60o |
330 |
144 |
858 |
728 |
530 |
530 |
|
350 |
14 |
686 |
762 |
699 |
334 |
/ |
/ |
582 |
600 |
330 |
144 |
1013 |
883 |
530 |
530 |
|
400 |
16 |
762 |
838 |
775 |
385 |
/ | / |
687 |
80o |
370 |
220 |
1319 |
1154 |
680 |
680 |
|
450 |
18 |
864 |
914 |
876 |
436 |
/ |
/ |
730 |
800 |
370 |
220 |
1389 |
1224 |
680 |
680 |
|
500 |
20 |
914 |
991 |
927 |
487 |
/ |
/ |
772 |
800 |
370 |
220 |
1459 |
1294 |
68o |
680 |
|
600 |
24 |
1067 |
1143 |
1080 |
589 |
/ |
/ |
995 |
80o |
515 |
279 |
1060 |
915 |
1455 |
1455 |
|
650 |
26 |
1143 |
1245 |
/ |
633 |
/ |
/ |
1022 |
800 |
515 |
279 |
1234 |
1089 |
1455 |
1455 |
|
700 |
28 |
1245 |
1346 |
/ |
684 |
/ |
/ |
1088 |
80o |
515 |
279 |
1140 |
980 |
1665 |
1665 |
|
750 |
30 |
1295 |
1397 |
/ |
735 |
/ |
/ |
1153 |
800 |
515 |
279 |
1195 |
1035 |
1665 |
1665 |
|
800 |
32 |
1372 |
1524 |
/ |
779 |
/ |
/ |
1223 |
80o |
570 |
368 |
1338 |
1149 |
1960 |
196o |
|
850 |
34 |
1473 |
1626 |
/ |
830 |
/ |
/ |
1307 |
800 |
570 |
368 |
/ |
/ |
/ |
/ |
|
900 |
36 |
1524 |
1727 |
/ |
874 |
/ | / |
1374 |
8Oo |
570 |
368 |
/ |
/ |
/ |
/ |
|
1000 |
40 |
1753 |
1956 |
/ |
976 |
/ |
/ |
1468 |
960 |
575 |
220 |
/ |
/ |
/ |
/ |
|
1050 |
42 |
1855 |
2083 |
/ |
1020 |
/ |
/ |
1532 |
960 |
575 |
220 |
/ |
/ |
/ |
/ |
|
1200 |
48 |
2134 |
2388 |
/ |
1166 |
/ |
/ |
1670 |
960 |
575 |
220 |
/ | / | / | / |
