電動調節閥是一種用于控制流體流量的閥門，通過電動執行器來實現閥門的開啟和關閉，從而調節流體的流量。這種類型的閥門廣泛用于工業、化工、制藥、電力、供暖、通用建筑等領域的流程控制應用中
產品信息： |
|
| 產品名稱： | 電動調節閥 |
| 產品型號： | MILLER |
| 產品壓力： | 1.0 ~ 42 MPa |
| 產品材質： | 不銹鋼、碳鋼、鑄鐵 |
| 產品口徑： | DN25 ~ DN450 |
| 產品溫度： | -60℃ ~ 560℃ |
電動調節閥是一種用于控制流體流量的閥門，通過電動執行器來實現閥門的開啟和關閉，從而調節流體的流量。這種類型的閥門廣泛用于工業、化工、制藥、電力、供暖、通用建筑等領域的流程控制應用中。以下是電動調節閥的簡介：

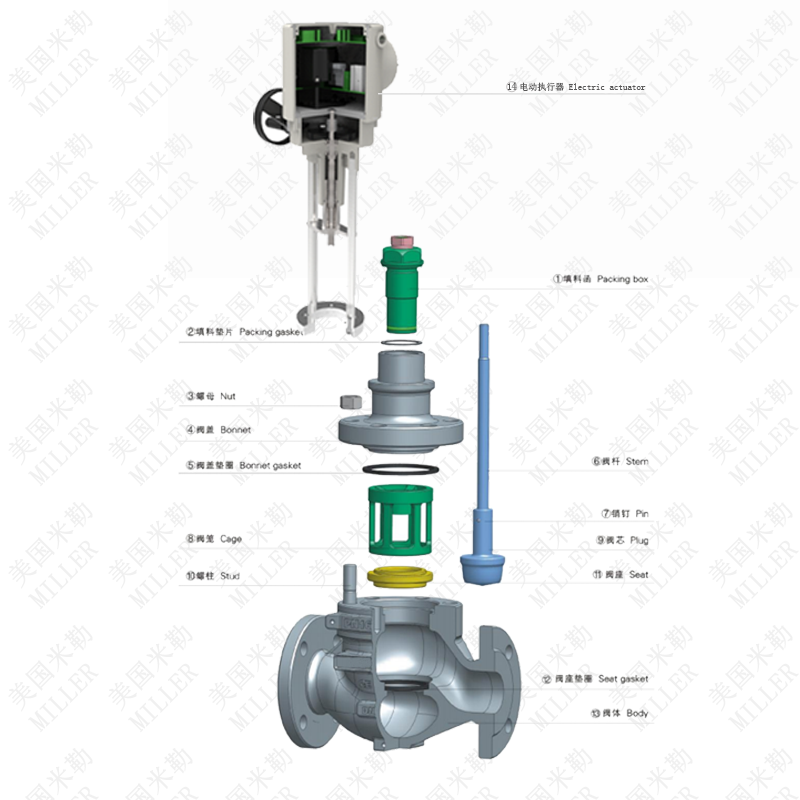

主要組成部分：
-
閥體（Valve Body）：閥體是電動調節閥的主要部分，由金屬（如不銹鋼、碳鋼）或塑料制成，具有耐腐蝕和耐高溫的特性。閥體內部有一個通道，允許流體流經。
-
閥瓣或閥芯（Valve Plug or Disc）：閥瓣或閥芯是控制流體流動的關鍵部件，是一個圓盤狀的元件。通過電動執行器的運動，閥瓣或閥芯可以旋轉或上下移動，以控制流體的流量。
-
執行器（Actuator）：電動調節閥通過執行器來控制閥瓣或閥芯的運動。執行器是電動執行器，使用電動馬達來提供動力，或者是電動液壓執行器。執行器的運動將閥瓣或閥芯的位置調整到設定的開度，以實現流量的調節。
-
位置反饋裝置（Position Feedback Device）：為了確保精確的流量控制，電動調節閥配備位置反饋裝置，如編碼器或位移傳感器。這些裝置監測閥瓣或閥芯的實際位置，并將反饋信息傳輸給控制系統，以便校正和調整閥門的開度。
-
控制系統（Control System）：電動調節閥與一個控制系統集成，這個系統可以是PLC（可編程邏輯控制器）、DCS（分散控制系統）或其他自動化控制系統。操作員可以通過控制系統設定所需的流量設定值，系統將根據位置反饋裝置的信息控制電動執行器來實現流量控制。
-
電源和信號連接（Power and Signal Connections）：電動調節閥需要電源供電，使用電纜或?qū)Ч軐㈦娫春托盘?hào)連接到執行器和控制系統。
特點：
精準控制： 電動調節閥通過電動執行器實現對閥瓣位置的精準控制，可以在短時間內迅速響應，實現高精度的流量調節。
自動化集成： 電動調節閥可以輕松集成到自動化控制系統中，通過PLC、DCS等控制器實現智能化、遠程監控和集中管理。
廣泛適用： 適用于各種介質，包括液體、氣體和蒸汽等，因此在不同工業場景中都能夠發揮作用。
可編程控制： 通過控制器，用戶可以根據具體需求對電動調節閥進行參數設置，實現多種工況下的自動化控制。
總的來說，電動調節閥是一種多功能的流量控制設備，它們提供了精確的流量控制和自動化功能，適用于各種工業和商業應用。
電動調節閥技術參數
| 公稱通徑：DN20-DN450(3/4"-18") | 閥芯形式：非平衡式單座柱塞閥芯 |
| 公稱壓力：PN 1.0Mpa-42Mpa | 閥體形式：直通鑄造球型閥體 |
| 適用溫度：-60℃~560℃ | 閥體材質：鑄鋼WCB；不銹鋼304/316/316L |
| 適用介質：水；蒸汽；油品等 | 填料材質：V型聚四氟乙烯；柔性石墨 |
| 連接方式：法蘭FF/RF/MF/RTJ；焊接SW/BW | 密封墊：金屬夾石墨密封墊 |
| 流量特性：線性；等百分比；快開 | 可調范圍：50：1(Cv＜6.3 30:1) |
| 法蘭端面距：IEC 60534；GB12221-89 | 泄漏量標準：ANSIB16.104；GB/T 4213 |
| 法蘭標準：GB/T9113；HG/T20592-2009；JB；ANSI；JIS；DIN | 泄漏等級：硬密封IV級(0.01%閥額定容量);軟密封VI級(氣泡級) |
| 執行機構：DKZ型(A型);381L型(B型);PSL型(C型) | 回差：≤1.0% |
| 電源信號：MS2 220V，50Hz；MS2 380V，50Hz | 死區：≤1.0% |
| 輸入信號：4-20mADC或1-5VDC | 基本誤差：±1.0% |
| 輸出信號：4-20mADC(負載電阻500Ω以下) | 保護等級：IP55 |
| 閥作用：正作用；反作用 | 出線連接：普通S型G1/2；防爆X型G3/4 |
| 控制動作：比例控制或NO-OFF控制 | 環境濕度：普通S型95%以下；防爆X型45%-85% |
| 功耗：A型/50VA；B型/150VA；C型220VA | 隔爆等級：ExdⅡBT4 |
| 手動裝置：帶手柄 | 過載保護：A、B型選配；C型標配 |
電動調節閥應用領域
化工工業： 在化工生產中，對流體流量進行精準控制，以適應不同生產工藝的需求。
制藥業： 在制藥生產中，通過電動調節閥實現對藥品生產過程中的流體參數的智能調控，確保產品質量。
暖通空調： 在暖通空調系統中，通過電動調節閥實現對冷卻水或供暖水的精準調節，提高系統效能。
能源領域： 在火電廠、核電站等能源設施中，對介質流量進行實時調節，提高系統的穩定性。
選購電動調節閥時，您可以考慮以下幾個關鍵因素：
-
流體介質：確定要控制的流體介質，包括液體或氣體，以及其特性，如溫度、壓力、粘度和腐蝕性等。確保選型的電動調節閥能夠適應所需介質的工作條件。
-
流量要求：確定所需的流量范圍和調節精度。這有助于確定所選電動調節閥的流量系數和調節范圍，以滿足應用的需求。
-
工作壓力：確定所需的工作壓力范圍。選型時需要考慮電動調節閥的額定壓力和密封性能，以確保其能夠承受應用中的壓力。
-
溫度范圍：確定所需的工作溫度范圍。確保選型的電動調節閥的材質和密封件能夠耐受所需溫度條件下的工作。
-
控制方式：確定所需的控制信號類型，如模擬信號（如4-20mA）或數字信號（如MODBUS、HART）。確保選型的電動調節閥能夠與控制系統集成并接受所需的控制信號。
-
電源要求：確定可用的電源類型和電壓，以確保選型的電動調節閥與現有電源兼容。
-
安全和環境要求：考慮應用場所的安全和環境要求，如防爆要求、防護等級和防腐蝕性能。
-
供應商選擇：選擇經驗豐富、可靠且具有良好聲譽的供應商或制造商，提供高質量的電動調節閥產品和技術支持。
在進行調節閥的選型過程中，建議與專業的供應商或制造商合作，提供詳細的應用參數和要求，以獲得針對您具體需求的電動調節閥選型建議和技術支持。美國米勒將會提供技術資料、產品目錄和選型軟件等工具，以幫助您進行準確的選型。
電動調節閥常見問題的解答：
-
為什么電動調節閥無法調節流量？
可能是電源供電不足或電路故障導致執行器無法正常工作。
可能是閥門內部有堵塞或損壞，阻礙閥門正常開啟或關閉。
可能是控制信號異常，導致執行器無法響應調節信號。
-
電動調節閥如何調節靈敏度？
可以調節控制系統中的靈敏度參數，增大或減小控制器的比例、積分和微分系數。
可以調節閥門執行器的靈敏度參數，如反饋信號的靈敏度等。
-
如何處理電動調節閥抖動？
可能是控制信號不穩定導致的，可以調整控制器的參數以穩定控制信號。
可能是執行器或閥門本身存在故障，需要進行維修或更換損壞部件。
-
如何檢修電動調節閥？
首先斷開電源，確保安全操作。
檢查電源供電和電路連接是否正常。
檢查閥門內部是否有堵塞或損壞。
如有必要，拆卸執行器進行維修或更換損壞的部件。
-
電動調節閥如何選擇？
根據工作介質、壓力、溫度、流量等參數選擇合適的閥門材質和型號。
根據控制要求選擇合適的控制器類型和配件。
考慮工作環境條件，選擇適用于特定環境的閥門。
-
電動調節閥的維護周期是多久？
維護周期一般根據實際工作條件而定，一般建議定期檢查和維護，以確保閥門的正常運行和安全性。具體周期可以根據使用情況和制造商的建議確定。
這些是關于電動調節閥常見問題的一些解答，實際應用中還可能會遇到其他問題，需要根據具體情況進行分析和解決。
