電動調節型刀閘閥是專門在污水處理中設計的一款曝氣專用調節閥。采用全法蘭或?qū)A設計，雙向密封，帶有集成刮刀系統和自由流動通道。它用于廢水處理、水壩、工業和發電廠、安裝在室內和污水系統中
產品信息： |
|
| 產品名稱： | 電動調節型刀閘閥 |
| 產品型號： | 30 |
| 產品壓力： | 0.6~1.6Mpa |
| 產品材質： | WCB 304 316 |
| 產品口徑： | DN50~DN2000 |
| 產品溫度： | -40~200℃ |
美國米勒電動調節型刀閘閥是專門在污水處理中設計的一款曝氣專用調節閥。采用全法蘭或?qū)A設計，雙向密封，帶有集成刮刀系統和自由流動通道。它用于廢水處理、水壩、工業和發電廠、安裝在室內和污水系統中。
電動調節型刀閘閥參數
|
適用介質： |
漿液、城市污水處理、粉體、礦渣、爐渣等 |
|
連接形式：對夾、梅花、法蘭 |
泄漏量：硬密封：D級(≤0.1*DNmm3/s)；軟密封：A級(零泄漏) |
|
閥體材質：GGG40/WCB/CF8/CF3/CF3M |
閘板材質：F55/F53/2205/SS316L/SS316/SS304 |
|
密封材質：NBR/EPDM/FKM/PTFE/金屬密封/聚氨酯 |
填料材質：芳綸/高水機/四氟/橡膠/石墨 |
|
設計標準：JB/T8691-2013 |
法蘭標準：GB/T9113.1-2010 |
|
結構長度：GB/T15188.2-94 |
檢驗標準：GB/T13927-2008 |
|
可調范圍 |
50：1 |
|
配置執行機構 |
電動執行機構 |
|
控制方式 |
4-20mADC、0-10VDC、1-5VDC |
|
電源電壓 |
AC220V，50Hz；AC380V，50Hz |
|
電氣接口 |
G1/2、G3/4、G1" |
|
隔爆等級 |
ExdⅡBT4 |
|
防護等級： |
IP67 |
電動調節型刀閘閥是一種利用電動機驅動來控制閘閥開啟度的閘閥。它具有以下特點：
-
高效電動執行機構：
-
配備高性能電動執行機構，實現自動化操作，減少人工操作的需求。
-
具有快速響應能力，能夠精準控制閥門的開度，確保流量調節的精度和穩定性。
-
-
優異的切斷能力：
-
刀閘閥設計獨特的刀型閘板能夠有效切斷流體介質中的纖維、顆粒等雜質，防止閥門卡阻和堵塞。
-
適用于含有懸浮物、纖維物質和顆粒的介質，確保管道系統的暢通。
-
-
良好的密封性能：
-
閥門采用雙向密封設計，確保在高壓和高溫條件下的良好密封性能，防止介質泄漏。
-
適用于嚴苛的工況環境，確保系統的安全性和可靠性。
-
-
調節性能優越：
-
閥門設計考慮了調節功能，能夠精確控制流量，實現流量的線性調節。
-
適用于需要精細調節流量的工況，如化工工藝流程、水處理過程等。
-
-
耐腐蝕和耐磨損：
-
閥體和閘板材料通常采用不銹鋼或耐腐蝕合金鋼，具有優異的耐腐蝕和耐磨損性能。
-
適用于化工、礦山、污水處理等腐蝕性和磨損性強的介質環境。
-
-
結構緊湊、重量輕：
-
刀閘閥結構緊湊，占用空間小，便于安裝和維護。
-
與傳統的閘閥相比，重量較輕，減少了管道系統的負荷。
-
-
多種控制方式：
-
電動調節型刀閘閥可以通過遠程控制、自動化控制系統進行操作，實現智能化控制。
-
適應現代工業自動化的需求，提高生產效率和管理水平。
-
-
廣泛的應用領域：
-
適用于污水處理、礦山開采、化工、食品加工、紙漿和造紙、發電廠等多個行業。
-
能夠處理各類復雜介質，如污水、泥漿、紙漿、顆粒物等。
-
-
易于維護：
-
設計簡單，部件易于更換和維修，減少停機時間和維護成本。
-
電動執行機構具有自診斷功能，便于故障排除和維護管理。
-
電動調節型刀閘閥憑借其優異的切斷能力、精確的調節性能和可靠的密封性能，在各種工業領域中得到了廣泛應用，特別適用于需要精細流量控制和處理復雜介質的工況環境。
電動調節型刀閘閥廣泛應用于以下領域：
-
工業生產過程：用于控制介質流量，如水、油、蒸汽等。
-
熱力系統：用于調節熱力系統中的介質流量。
-
環保工程：用于調節廢氣處理系統中的介質流量。
-
水力系統：用于調節水力系統中的介質流量。
-
電力工程：用于調節核電站、火電站等電力工程中的介質流量。
電動調節型刀閘閥的應用領域非常廣泛，可以根據實際需要進行選擇和使用。

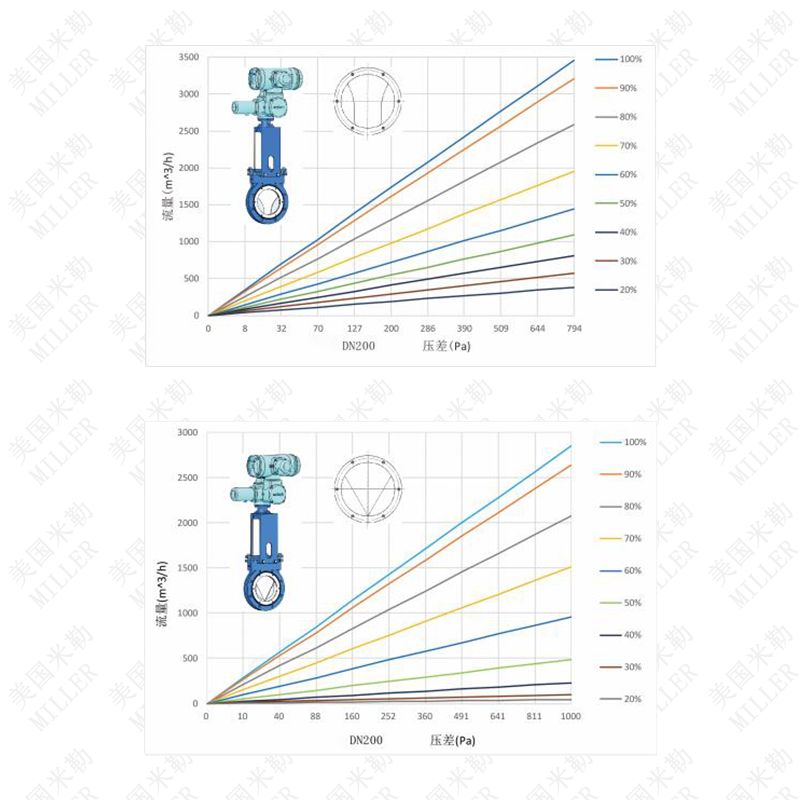

電動調節型刀閘閥流量曲線

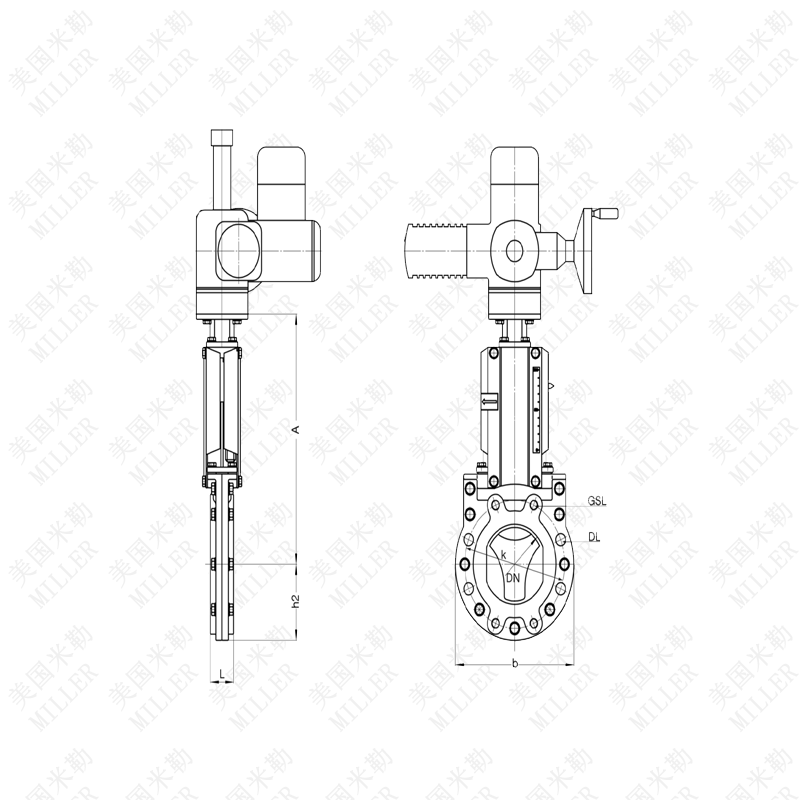

電動調節型刀閘閥外形尺寸
|
DN |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
|
|
ps |
bar] |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
A |
[mm] |
373 |
426 |
468 |
566 |
695 |
785 |
903 |
1014 |
1233 |
1412 |
|
AG[ |
mm] |
686 |
739 |
781 |
879 |
1090 |
1180 |
1321 |
1532 |
1851 |
209o |
|
L |
[mm] |
52 |
56 |
56 |
60 |
68 |
78 |
78 |
102 |
127 |
154 |
|
b |
[mm] |
220 |
250 |
285 |
340 |
395 |
445 |
505 |
565 |
670 |
780 |
|
k |
[mm] |
180 |
210 |
240 |
295 |
350 |
400 |
460 |
515 |
620 |
725 |
|
B1 |
[mm] |
237 |
237 |
237 |
237 |
237 |
237 |
247 |
247 |
247 |
285 |
|
B2 |
[mm] |
62 |
62 |
62 |
62 |
62 |
62 |
65 |
65 |
65 |
90 |
|
c1 |
[mm] |
265 |
265 |
265 |
265 |
265 |
265 |
282 |
282 |
282 |
384 |
|
c2 |
mm] |
186 |
186 |
186 |
186 |
186 |
186 |
191 |
191 |
191 |
235 |
|
c3 |
mm] |
63 |
63 |
63 |
63 |
63 |
63 |
63 |
63 |
63 |
94 |
|
D1 |
mm] |
160 |
160 |
160 |
160 |
160 |
160 |
200 |
200 |
200 |
315 |
|
H [ |
mm] |
195 |
195 |
195 |
195 |
195 |
195 |
218 |
218 |
218 |
278 |
|
operating time |
isec) |
0.4 |
0.5 |
0.5 |
0.65 |
0.8 |
1 |
1.1 |
1.1 |
1.3 |
1.6 |
|
h4 [mm] |
110 |
125 |
143 |
170 |
198 |
223 |
253 |
283 |
335 |
390 |
|
|
Connection lSo 5210 |
F10 |
F10 |
F10 |
F10 |
F10 |
F10 |
F10 |
F10 |
F10 |
F14 |
|
