襯氟法蘭蝶閥是一種使用法蘭作為連接方式的蝶閥，結構形式為中線蝶閥，在蝶板及與閥體連接的部位都有PFA、PTFE等耐腐蝕的橡膠材料做包覆，具有極強的防腐蝕效果，可用于腐蝕性介質、液態金屬和放射性流體等各種類型流體的調節和控制。

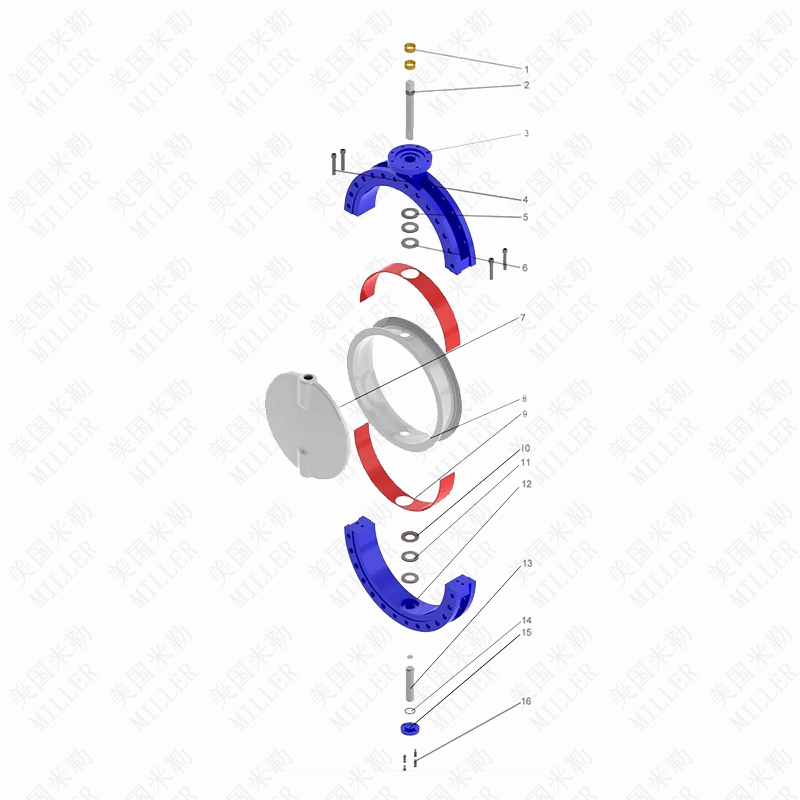

No. | Part name | Material |
1 | Shaft Sleeve | FRP+RPTFE |
2 | Up Shaft | SS431/SS416/SS420 |
3 | Bonnet | Ductile IronA216 WCBA351 CF8MA351 CF8 |
4 | Adjust Bolt | Stainless steel |
5 | Belleville spring | Spring steel |
6 | Pressing Sleeve | FRP+RPTFE |
7 | Disc | A351 CF8M/CF8PTFE+DI/WCB/CF8MPFA+DI/WCB/CF8M |
8 | Seat | PTFE |
9 | Seat back up | Silicon |
10 | Pressing Sleeve | FRP+RPTFE |
11 | Belleville spring | Spring steel |
12 | Body | Ductile IronA216 WCBA351 CF8MA351 CF8 |
13 | Down Shaft | SS431/SS416/SS420 |
14 | Gasket | Viton |
15 | Cover | The same as body |
16 | Cover bolt | Stainless steel |
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA Miller VALVE GATE INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒蝶閥廣泛應用于自動化生產、工業控制、液壓和氣動控制系統等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的蝶閥產品，涵蓋了廣泛的應用場景和行業。
產品信息
產品名稱：襯氟法蘭蝶閥
產品型號：F70
產品壓力：1.0MPA~1.6MPA
產品材質：WCB 304 316
產品口徑：DN50~DN1200
產品溫度：-40~180℃
襯氟法蘭蝶閥參數
稱通徑：DN50-DN1200
公稱壓力：1.0Mpa-1.6Mpa
適用溫度：-40℃~180℃
適用介質：酸堿等腐蝕性介質
閥體材質：鑄鐵/鑄鋼/不銹鋼/球墨鑄鐵/鋁合金/鋁青銅
設計制造：GB/T 12238-2008;ISO 10631-1991;API598
閥板材質：球墨鑄鐵襯四氟/不銹鋼襯四氟
結構長度：GB/T 12221-2005;ISO 5752-1988
閥桿材質：304不銹鋼/316不銹鋼/416不銹鋼
閥門檢驗：GB/T 13927-2008;ISO 5208-1987
閥座材質：PTFE(F4)/PCTFE(F3)/FEP(F46)/PFA(可溶F4)/PO(聚烯烴)
表面處理：環氧樹脂涂層
襯氟法蘭蝶閥連接尺寸
Size Dimension |
DN(mm) | A | B | C | L | H | ISO5211 | Q | ANSl15OLB | DIN PN10 | DNI PN16 |
D1 | n-d | D1 | n-d | D1 | n-d |
50 | 62 | 138 | 152 | 108 | 32 | FO7 | 11 | 120.5 | 4-19 | 125 | 4-19 | 125 | 4-19 |
65 | 70 | 138 | 177 | 112 | 32 | FO7 | 11 | 139.5 | 4-19 | 145 | 4-19 | 145 | 4-19 |
80 | 78 | 140 | 190 | 114 | 32 | FO7 | 11 | 152.5 | 4-19 | 160 | 8-19 | 160 | 8-19 |
100 | 105 | 161 | 228 | 127 | 32 | FO7 | 11 | 190.5 | 8-19 | 180 | 8-19 | 180 | 8-19 |
125 | 122 | 180 | 254 | 140 | 32 | FO7 | 14 | 216 | 8-22 | 210 | 8-19 | 210 | 8-19 |
150 | 134 | 186 | 285 | 140 | 32 | FO7 | 14 | 241.5 | 8-22 | 240 | 8-22 | 240 | 8-22 |
200 | 165 | 234 | 343 | 152 | 32 | F10 | 17 | 298.5 | 8-22 | 295 | 8-22 | 295 | 12-22 |
250 | 194 | 273 | 406 | 165 | 45 | F10 | 22 | 362 | 12-25 | 350 | 12-22 | 355 | 12-26 |
300 | 224 | 302 | 482 | 178 | 45 | F12 | 22 | 432 | 12-25 | 40o | 12-22 | 410 | 12-26 |
350 | 260 | 320 | 533 | 190 | 45 | F12 | 22 | 476.3 | 12-28 | 460 | 16-22 | 470 | 16-26 |
400 | 298 | 408 | 597 | 216 | 52 | F14 | 27 | 539.9 | 16-28 | 515 | 16-26 | 525 | 16-30 |
450 | 315 | 422 | 635 | 222 | 52 | F14 | 27 | 577.9 | 16-32 | 565 | 20-26 | 585 | 20-30 |
500 | 356 | 480 | 699 | 229 | 66 | F14 | 36 | 635 | 20-32 | 620 | 20-26 | 650 | 20-33 |
600 | 440 | 562 | 818 | 267 | 66 | F16 | 36 | 749.3 | 20-35 | 725 | 20-30 | 770 | 20-36 |
