美標波紋管截止閥是一款以ASME標準生產的波紋管截止閥，美標波紋管密封截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一道金屬屏障，確保閥桿零泄漏
產品信息： | |
| 產品名稱： | 美標波紋管截止閥 |
| 產品型號： | BG31 |
| 產品壓力： | 150LB-300LB |
| 產品材質： | WCB A105 304 316 |
| 產品口徑： | DN15~DN400 |
| 產品溫度： | -40~550℃ |
美國米勒美標波紋管截止閥是一款以ASME標準生產的波紋管截止閥，美標波紋管密封截止閥，其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一道金屬屏障，確保閥桿零泄漏。閥瓣采用錐形設計，密封面與介質成流線型，密封性能更好，使用壽命長。雙重的密封設計（波紋管+填料）若波紋管不幸失效，閥桿填料也會避免泄漏，并符合國際密封標準。閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油。人體工程學設計手輪，使用壽命更長，操作更加輕松便捷，更安全可靠
美標波紋管截止閥參數
公稱通徑：DN15-DN500(1/2"-20") | 閥體材質：鑄鋼GS-C25；不銹鋼CF8/CF8M |
公稱壓力：150LB-300LB | 閥座材質：不銹鋼X20Cr13；不銹鋼CF8；不銹鋼CF8M |
適用溫度：-40℃~550℃ | 閥芯材質：不銹鋼X20Cr13；不銹鋼F304/F316(+STL) |
適用介質：蒸汽；導熱油；有毒等介質 | 閥桿材質：不銹鋼X20Cr13；不銹鋼F304；不銹鋼F316 |
設計標準：EN 13709；DIN 3356 | 波紋管材質：不銹鋼SS304；不銹鋼SS316L |
結構長度：ASME B16.10 | 填料材質：石墨環 |
連接法蘭：ASME B16.5 | 試驗標準：API 598 |

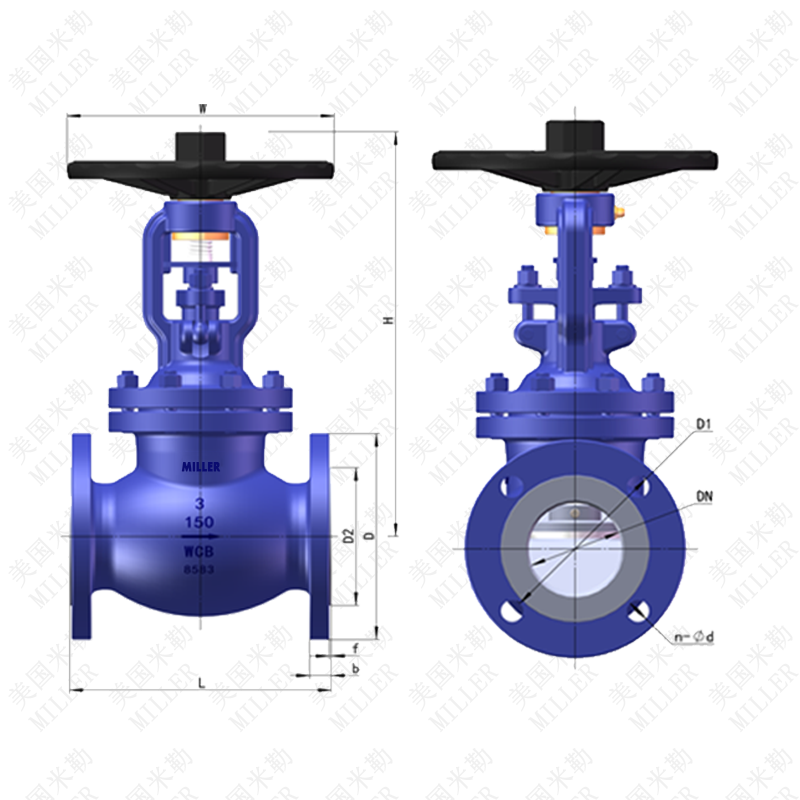

美標波紋管截止閥結構圖
序號 | 名稱 | 材質 |
1 | 閥體 | WCB、CF8、CF8M |
2 | 閥座 | 13Cr、SS304、SS316、Stellite |
3 | 閥瓣 | 13Cr、F304、F316+Stellite |
4 | 圓柱銷 | SS304、SS316 |
5 | 波紋管組件 | SS304、SS316L |
6 | 閥桿 | 20Cr13、F304、F316 |
7 | 墊片 | 柔性石墨+不銹鋼、PTFE |
8 | 閥蓋 | WCB、CF8、CF8M |
9 | 六角螺母 | ASTM A194-2H、A194-8 |
10 | 雙頭螺柱 | ASTM A193-B7、A193-B8 |
11 | 填料 | 柔性石墨、PTFE |
12 | 填料壓蓋 | WCB、CF8 |
13 | 活節螺栓 | ASTM A193-B7、A193-B8 |
14 | 六角螺母 | ASTM A194-2H、A194-8 |
15 | 定位片 | 1025、WCB、CF8 |
16 | 閥母 | 銅合金、D2、BL-2 |
17 | 手輪 | 碳鋼、KTH330 |
18 | 手輪并帽 | A105 |
美標波紋管截止閥連接尺寸
材質 | 口徑DN | 總長（L） | 外圓（D） | 中心（D1） | 水介（D2） | 法蘭厚 | 水介厚 | n-?d | 手輪（W） | 中心高（H） |
150LB | ||||||||||
A105 | 1/2" | 108 | 90 | 60.3 | 35 | 10 | 2 | 4-?16 | ?120 | 240 |
3/4" | 117 | 100 | 69.9 | 43 | 10.9 | 2 | 4-?16 | ?120 | 240 | |
1" | 127 | 110 | 79.4 | 51 | 11.6 | 2 | 4-?16 | ?140 | 256 | |
1 1/4" | 140 | 115 | 88.9 | 63.5 | 13.2 | 2 | 4-?16 | ?140 | 267 | |
1 1/2" | 165 | 125 | 98.4 | 73 | 14.7 | 2 | 4-?16 | ?160 | 325 | |
A105/WCB | 2" | 203 | 150 | 120.7 | 92 | 16.3 | 2 | 4-?19 | ?180/220 | 348/315 |
WCB | 2 1/2" | 216 | 180 | 139.7 | 105 | 17.9 | 2 | 4-?19 | ?220 | 330 |
3" | 241 | 190 | 152.4 | 127 | 19.5 | 2 | 4-?19 | ?250 | 380 | |
4" | 292 | 230 | 190.5 | 157 | 24.3 | 2 | 8-?19 | ?300 | 405 | |
5" | 356 | 255 | 215.9 | 186 | 24.3 | 2 | 8-?22 | ?300 | 455 | |
6" | 406 | 280 | 241.3 | 216 | 25.9 | 2 | 8-?22 | ?350 | 513 | |
8" | 495 | 345 | 298.5 | 270 | 29 | 2 | 8-?22 | ?400 | 683 | |
10" | 622 | 405 | 362 | 324 | 30.6 | 2 | 12-?26 | ?550 | 736 | |
12" | 698 | 485 | 431.8 | 381 | 32.2 | 2 | 12-?26 | ?600 | 820 | |
14" | 787 | 535 | 476.3 | 413 | 35.4 | 2 | 12-?29 | - | - | |
16" | 914 | 595 | 539.8 | 470 | 37 | 2 | 16-?29 | - | - | |
材質 | 口徑DN | 總長（L） | 外圓（D） | 中心（D1） | 水介（D2） | 法蘭厚 | 水介厚 | n-?d | 手輪（W） | 中心高（H） |
300LB | ||||||||||
A105 | 1/2" | 152 | 95 | 66.7 | 35 | 14.7 | 2 | 4-?16 | ?120 | 240 |
3/4" | 178 | 115 | 82.6 | 43 | 16.3 | 2 | 4-?19 | ?120 | 240 | |
1" | 203 | 125 | 88.9 | 51 | 17.9 | 2 | 4-?19 | ?140 | 256 | |
1 1/4" | 216 | 135 | 98.4 | 63.5 | 19.5 | 2 | 4-?19 | ?140 | 267 | |
1 1/2" | 229 | 155 | 114.3 | 73 | 21.1 | 2 | 4-?22 | ?160 | 325 | |
A105/WCB | 2" | 267 | 165 | 127 | 92 | 22.7 | 2 | 8-?19 | ?180/220 | 348/328 |
WCB | 2 1/2" | 292 | 190 | 149.2 | 105 | 25.9 | 2 | 8-?22 | ?220 | 355 |
3" | 318 | 210 | 168.3 | 127 | 29 | 2 | 8-?22 | ?250 | 414 | |
4" | 356 | 255 | 200 | 157 | 32.2 | 2 | 8-?22 | ?300 | 433 | |
5" | 400 | 280 | 235 | 186 | 35.4 | 2 | 8-?22 | ?350 | 452 | |
6" | 444 | 320 | 269.9 | 216 | 37 | 2 | 12-?22 | ?450 | 545 | |
8" | 559 | 380 | 330.2 | 270 | 41.7 | 2 | 12-?26 | ?500 | 725 | |
10" | 622 | 445 | 387.4 | 324 | 48.1 | 2 | 16-?29 | ?600 | 798 | |
12" | 711 | 520 | 450.8 | 381 | 51.3 | 2 | 16-?32 | ?600 | 933 | |
14" | 838 | 585 | 514.4 | 413 | 54.4 | 2 | 20-?32 | - | - | |
16" | 864 | 650 | 571.5 | 470 | 57.6 | 2 | 20-?35 | - | - | |
美國Miller閥門是一家國際性的專業閥門公司,隸屬于美國米勒閥門公司（USA Miller VALVE GATE INC)旗下企業總部位于美國特拉華州，致力于生產、設計研發高品質通用閥門和控制閥門。MILLER閥門現采用世界先進的加工設備、生產工藝，檢測儀器，經過嚴格的質量檢驗，所生產的產品達到領先水平。
美國米勒波紋管截止閥廣泛應用于工業、水處理、電力、石油化工等領域。美國米勒擁有多年的研發和制造經驗，提供各種不同型號、規格和材料的截止閥產品，涵蓋了廣泛的應用場景和行業。
